io-tech vieraili marraskuussa Taiwanissa tutustumassa MSI:n uutuustuotteisiin vuodelle 2025. Yhtiön tuotepäälliköt ja insinöörit kertoivat ensikäden tietoa tuotteiden suunnitelusta ja ominaisuuksista sekä pääsimme näkemään ja kokeilemaan niitä myös käytännössä. Ensimmäisessä osassa tutustumme yhtiön päivitettyihin Intel- ja AMD-emolevyihin ja niiden uusiin ominaisuuksiin. Pelinäytöt esitellään myöhemmin julkaistavassa toisessa osassa tammikuussa CES-messujen jälkeen, kun salassapitovelvollisuus on päättynyt.
Tietokoneen kasaaminen saattaa olla ensikertalaiselle jopa pelottava tehtävä, vaikka todellisuudessa kyseessä on varsin yksinkertainen prosessi. MSI:n emolevyiltä löytyvät EZ DIY -ominaisuudet ovat suunniteltu helpottamaan tietokoneen kasaamista ja komponenttien päivittämistä.

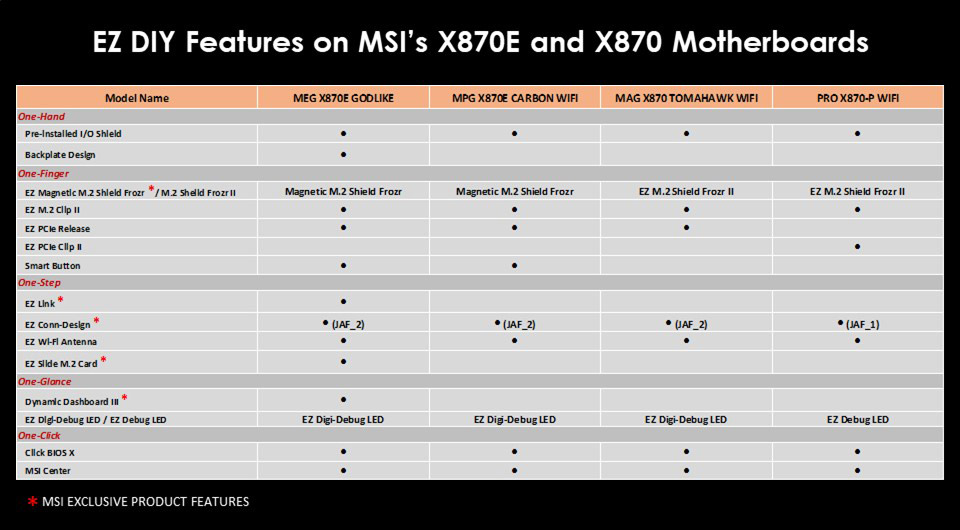

EZ DIY -ominaisuuksia on useita ja ne on ripoteltu uusimpiin AMD X870- ja Intel Z890-piirisarjaan perustuviin emolevyihin. Yllä olevasta kaaviosta voi tulkita, mitkä EZ DIY -ominaisuudet löytyvät mistäkin MSI:n AMD X870 -emolevystä.

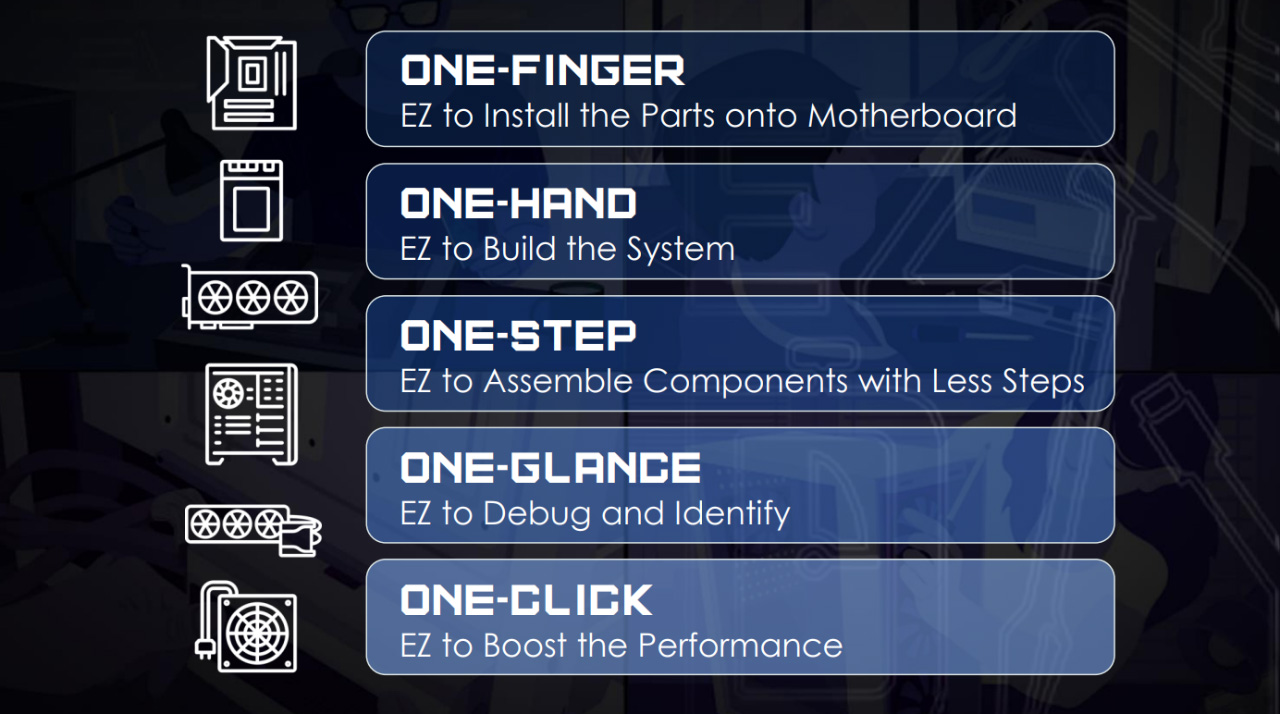

Asentaminen yhdellä kädellä ja sormella
MSI:n uusilla EZ DIY -ominaisuuksia käsittävillä emolevyillä useimmat komponenttien asennustoimenpiteet pystyy tekemään yhdellä kädellä tai jopa yhdellä sormella. Samaa yhden vaiheen tai klikkauksen teemaa on pyritty noudattamaan muissakin käyttäjän toiminnoissa.
Komponenttien asentaminen on helppoa
MSI oli ensimmäinen valmistaja, joka esitteli vuonna 2022 ilman työkaluja asennettavan M.2 SSD:n.

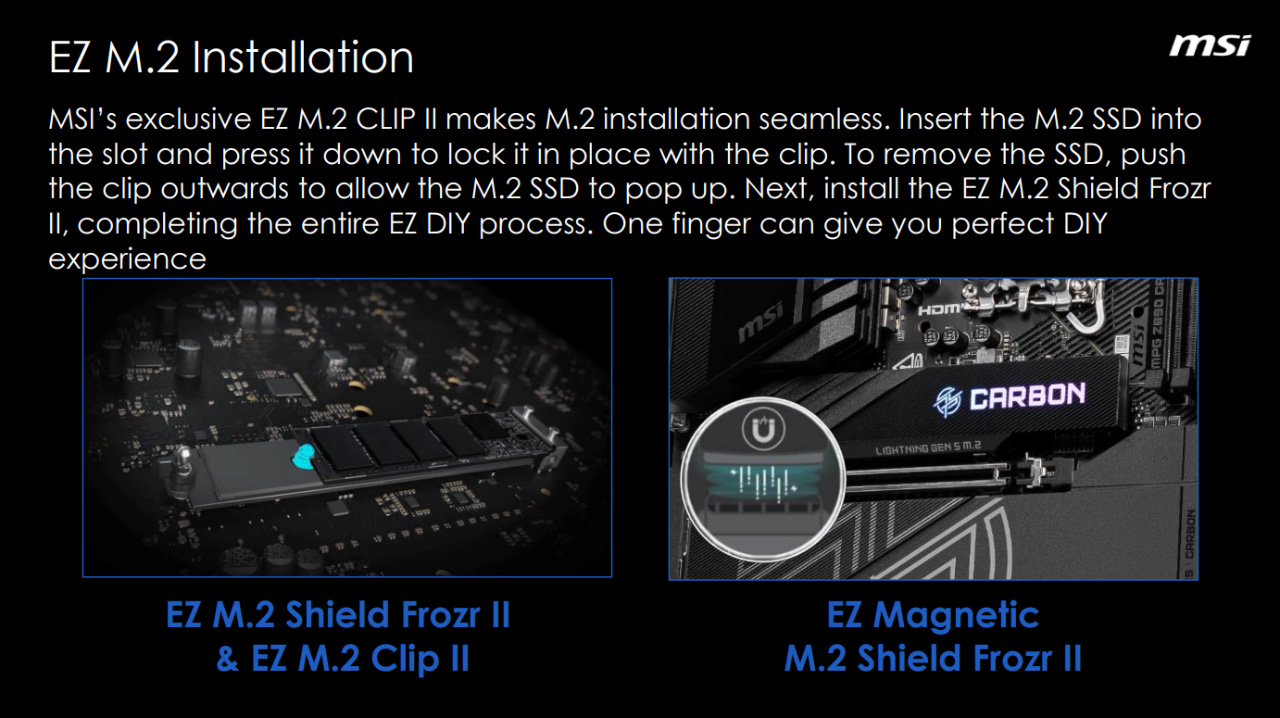

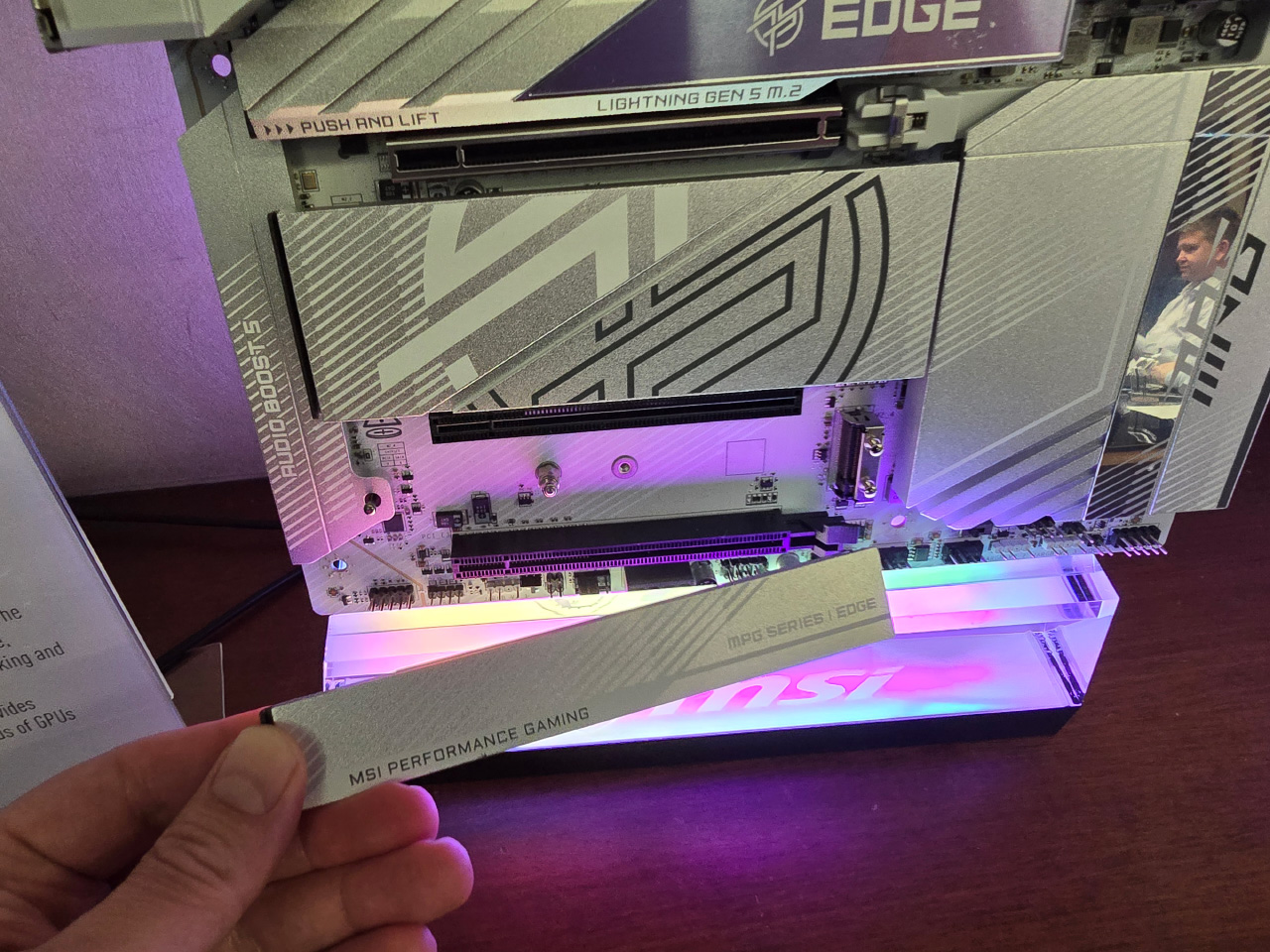

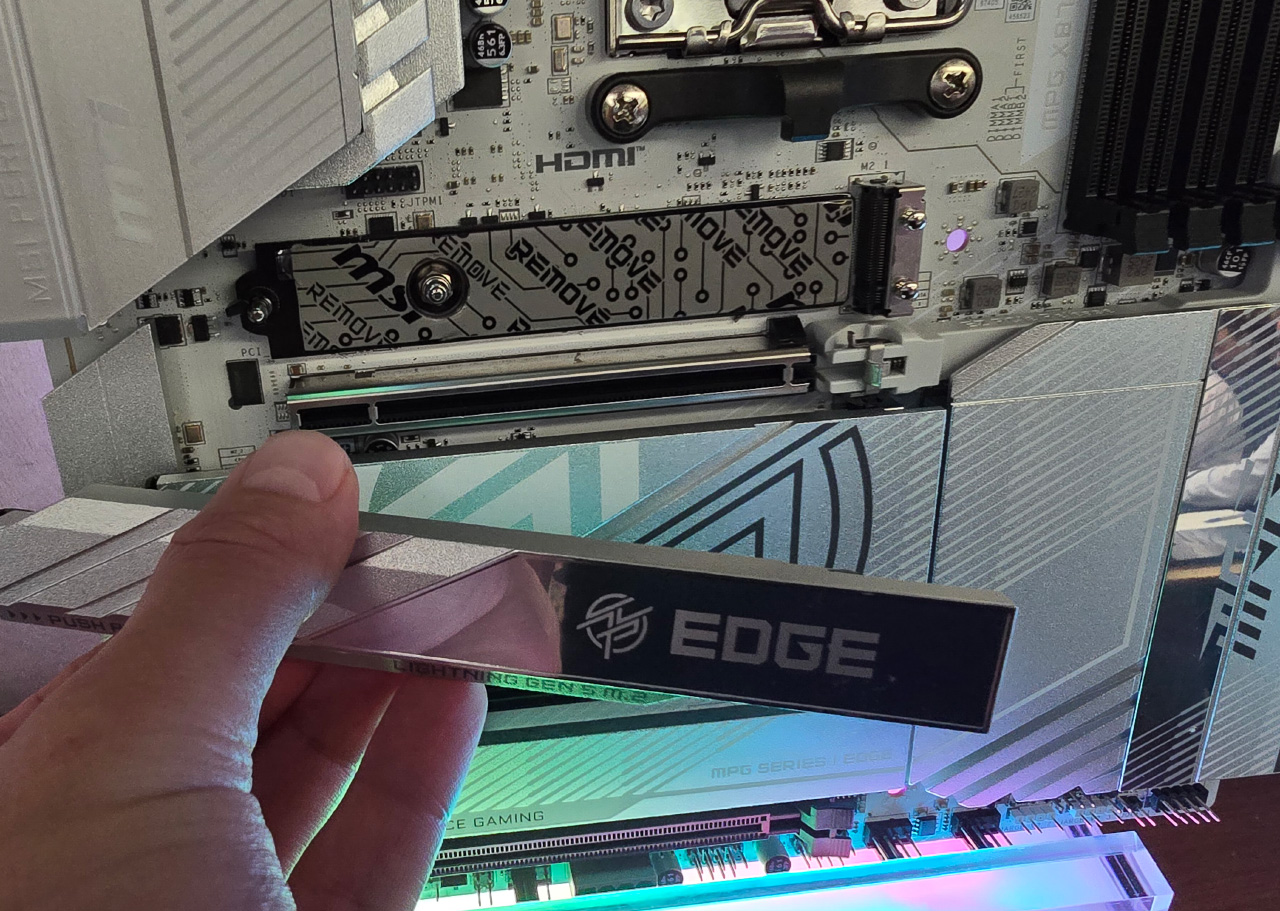

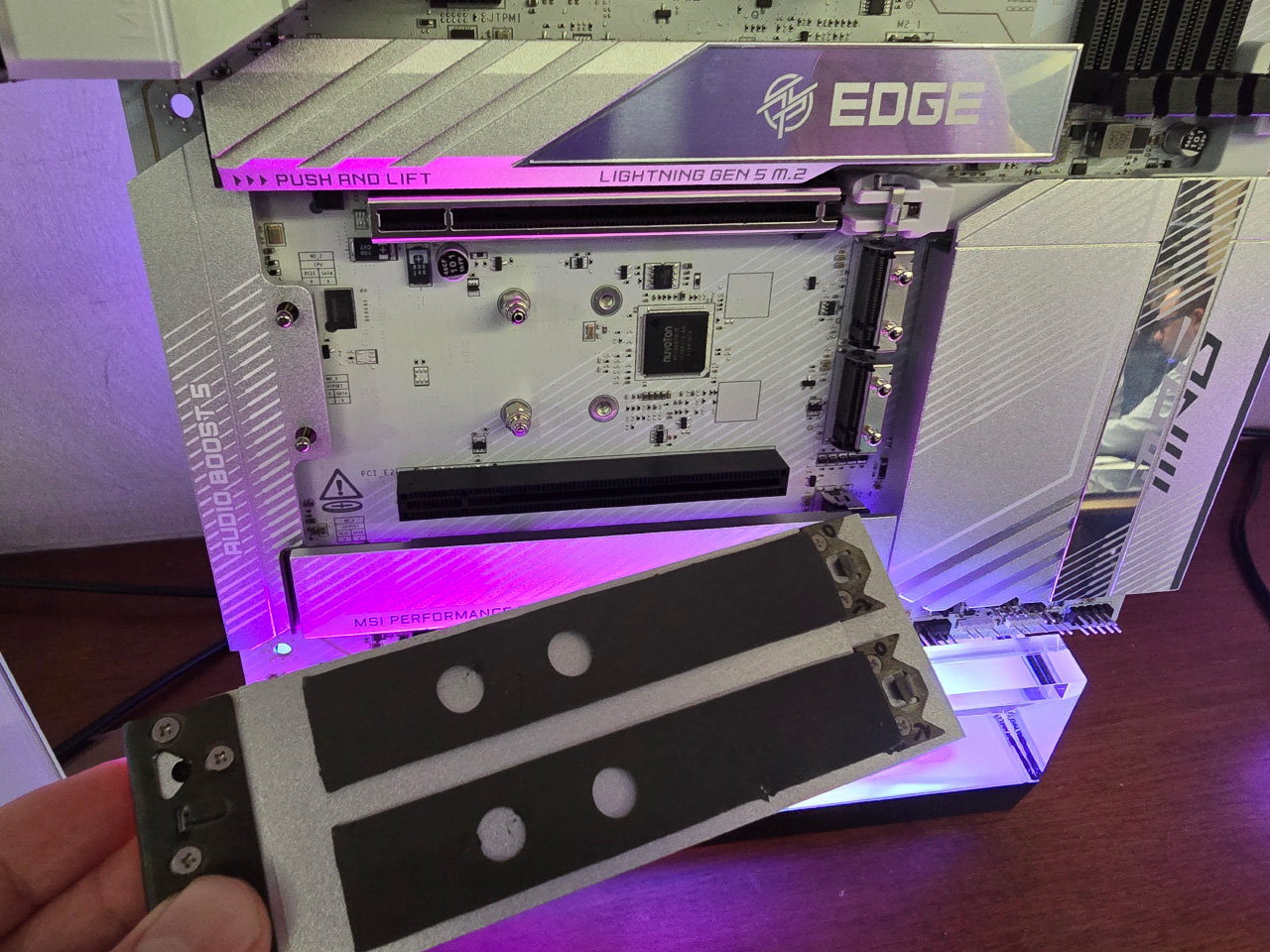

M.2 SSD:n asentamiseksi tarvitsee vain pois magneetilla kiinni oleva jäähdytyslevy, poistaa lämpötyynyiltä suojakelmu, työntää M.2 SSD liittimeen ja painaa se pohjaan. EZ M.2 Clip II lukitsee SSD:n paikoilleen ilman työkaluja ja lukitus aukeaa työntämällä nuppia pois päin. Parhaimmissa emolevyissä kaikki kolme M.2 SSD:n jäähdytyslevyä ovat magneetilla paikoillaan.

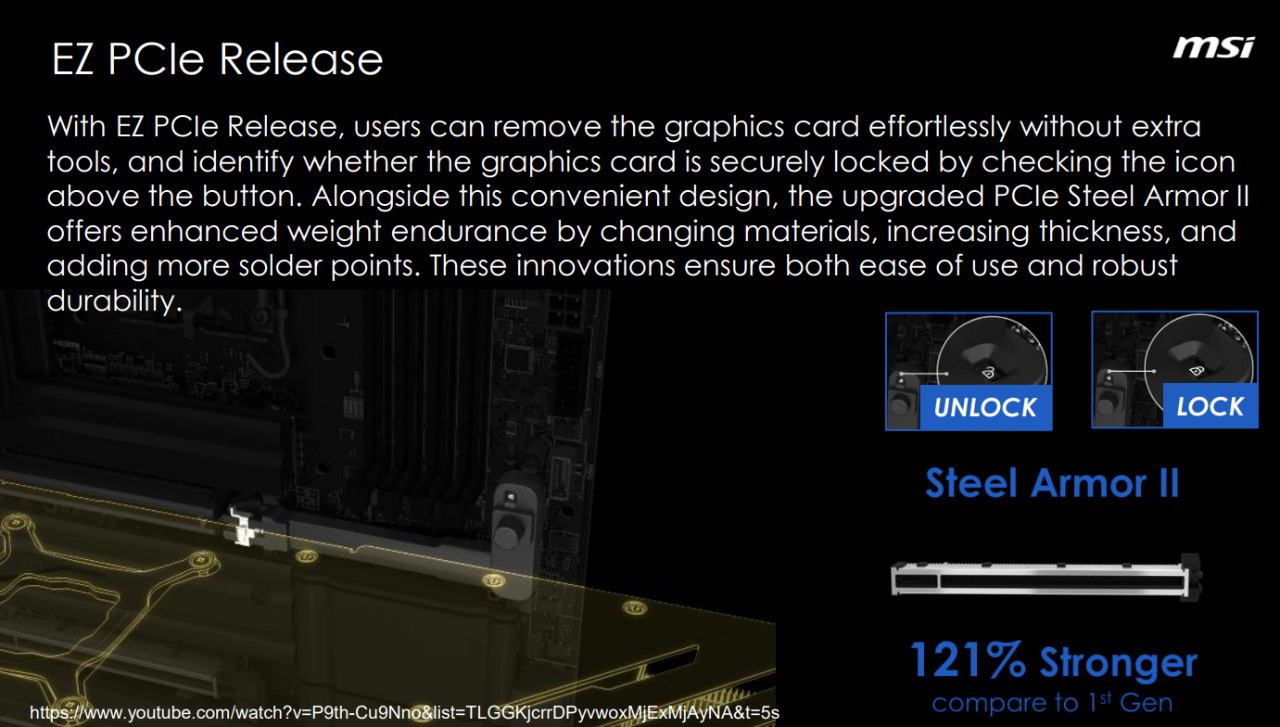

Näytönohjainten fyysinen koko ja paino on sukupolvi toisensa jälkeen kasvanut. PCI Express x16 -liittimen Steel Armor II -metallikehys vahvistaa ja tukee liitintä, kun suurikokoinen näytönohjain kohdistaa siihen voimaa. Perinteisen painettavan lukitusklipsun tilalle tulleen EZ PCIe Release -napin avulla näytönohjaimen saa lukittua liittimeen ja poistaminen tapahtuu nappia painamalla, jolloin näytönohjain nousee liittimestä ylös. Napin käyttö ehkäisee myös piirilevyn ja pintaliitoskomponenttien fyysisiä vaurioita sillä ahtaaseen tilaan perinteistä lukitusklipsua saatetaan yrittää tökkiä ruuvimeisselillä.

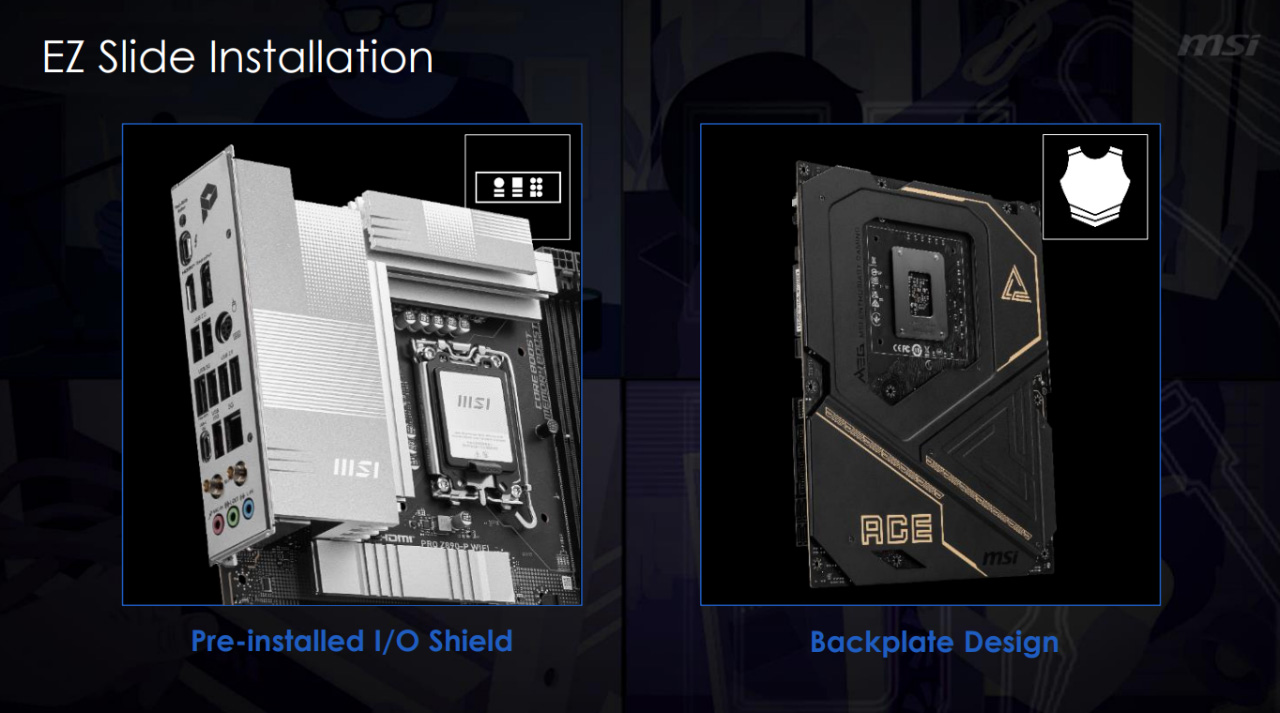

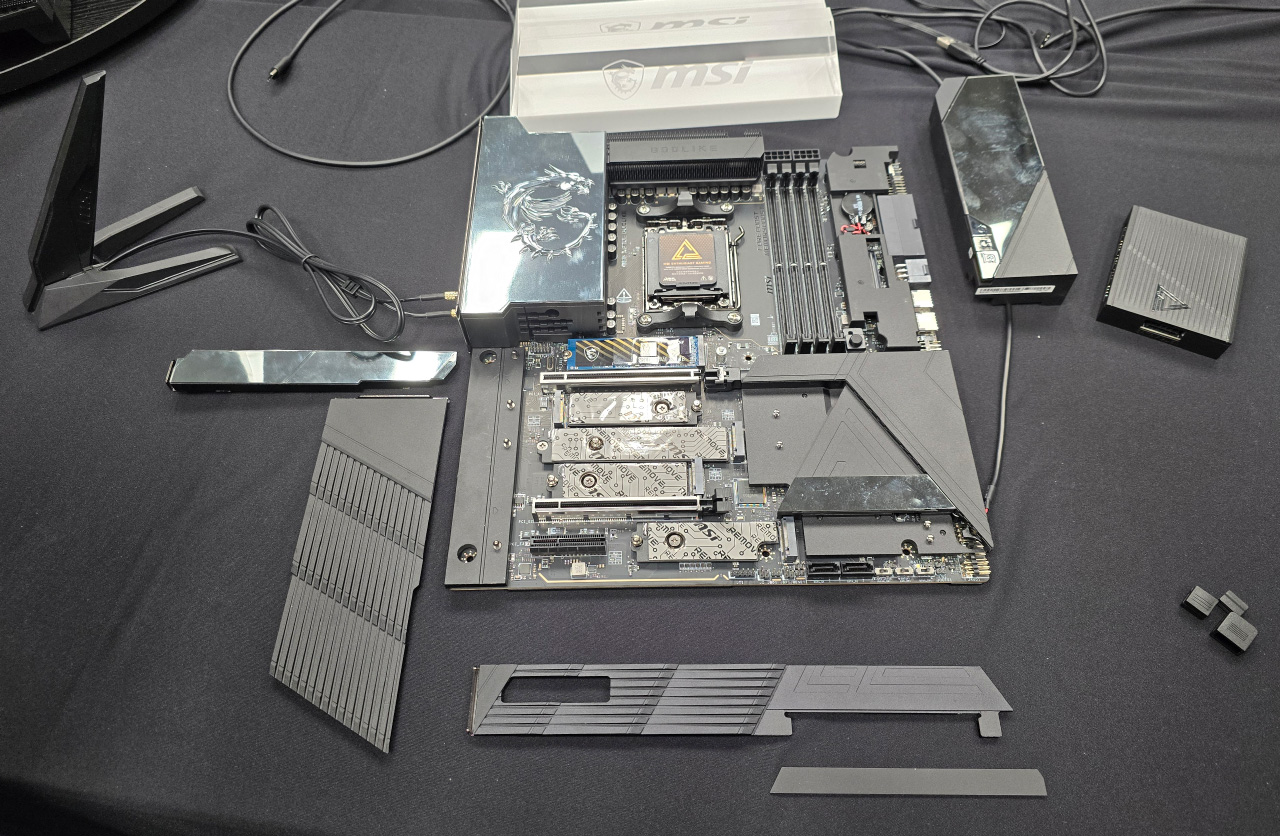

Emolevyn asentamista helpottaa valmiiksi paikoilleen asennettu ja kiinnitetty I/O-liittimien suojus, jonka ansiosta emolevyn voi asettaa koteloon ilman akrobatiaa. Takapuolta suojaava alumiinilevy vahvistaa emolevyn rakennetta ja suojaa piirilevyä sitä koteloon asennettaessa.

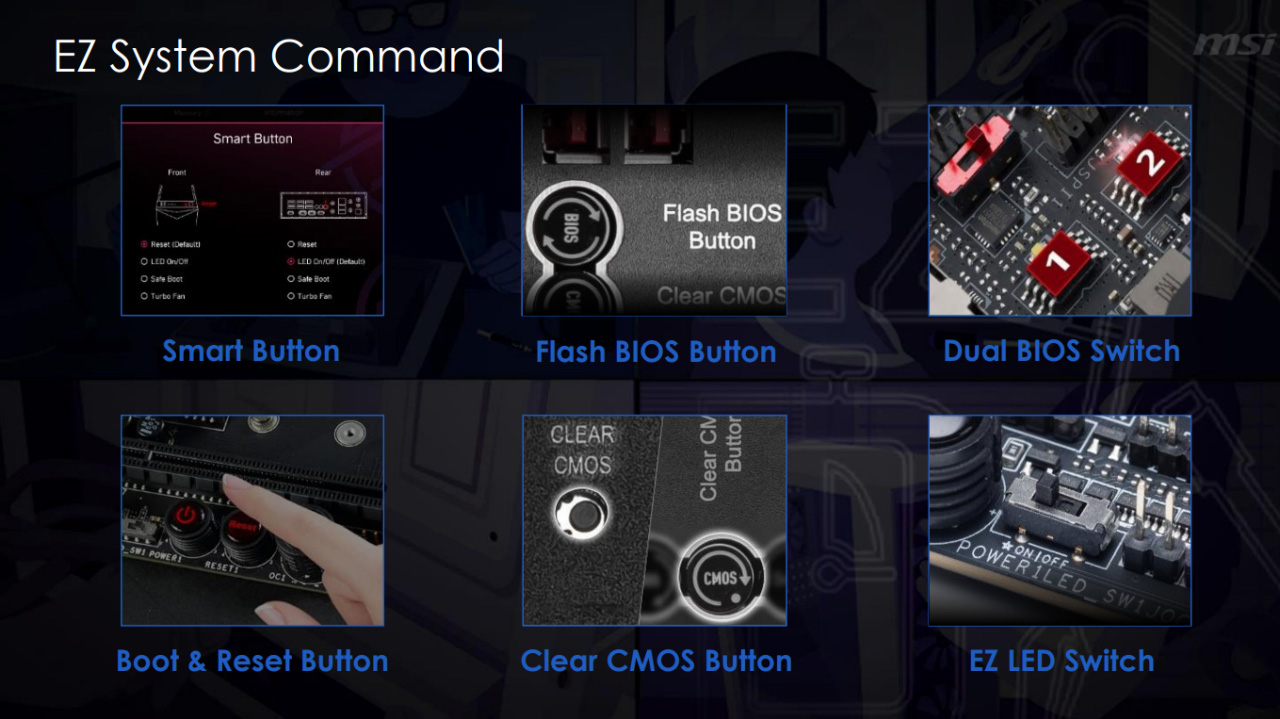

Käyttöä helpottavia toimintoja on ripoteltu ympäri emolevyä ja emolevymallista riippuen niihin lukeutuvat muun muassa I/O-liittimien joukkoon sijoitettu Smart-nappi, johon voi asettaa haluamansa toiminnon, USB-tikulta biosin päivitysnäppäin, kaksi BIOS-piiriä, joiden välillä voi kätevästi vaihtaa, piirilevylle sijoitetut käynnistys- ja reset-näppäimet, biosin tyhjennysnappi sekä kytkin, jolla ledit saa pois päältä.

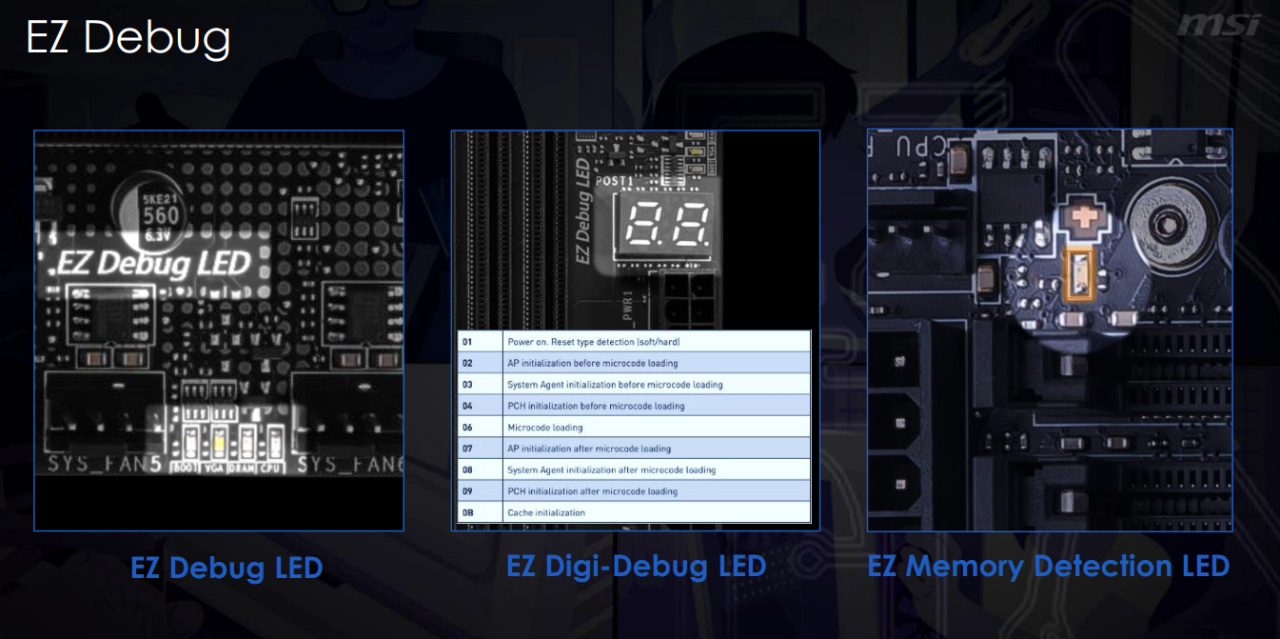

EZ Debug -ominaisuuden avulla voidaan seurata boottiprosessin edistymistä ja selvittää mahdollisten ongelmien syy. Emolevymallista riippuen käytettävissä on joko eri väriset EZ Debug ledit tai näyttö. Lisäksi muistien tilaa ja ongelmia varten on omat ledit, jotka näyttävät mikä muisti aiheuttaa ongelmia.

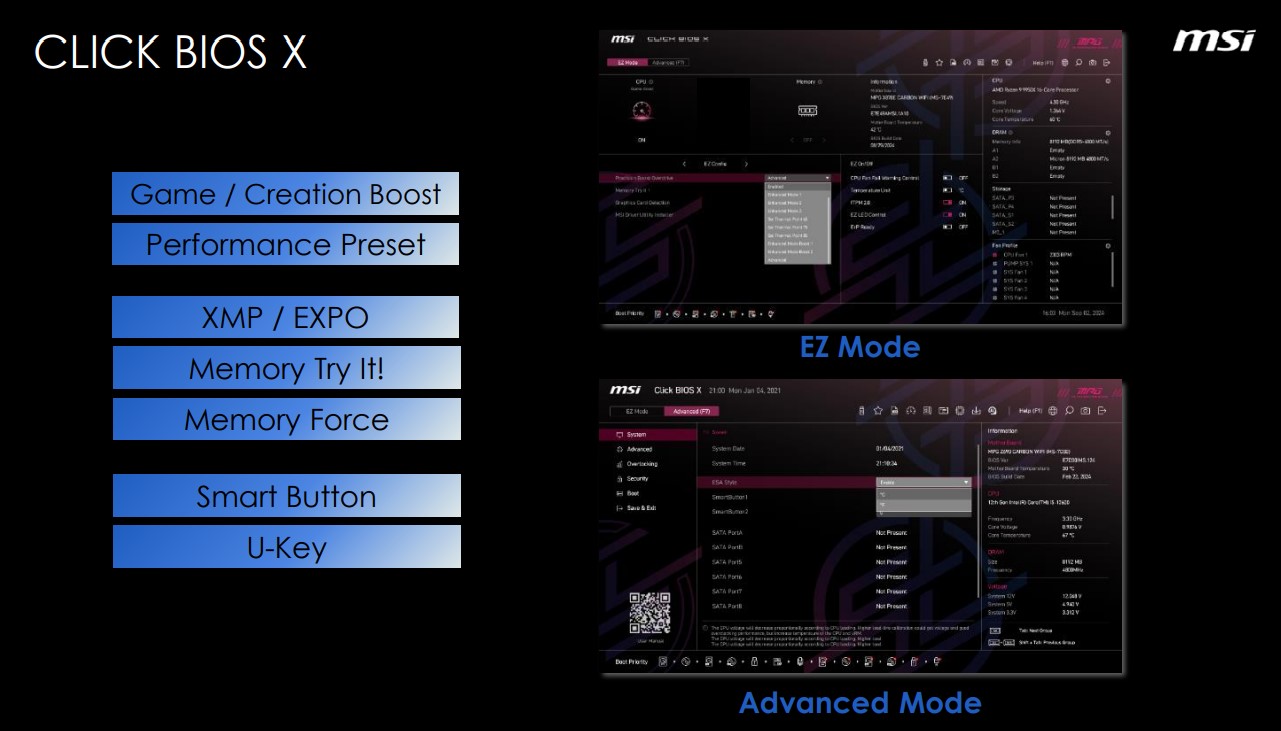

MSI:n emolevyiltä löytyvän Click Bios X:n avulla tärkeimmät toiminnot löytyvät samasta EZ Mode -näkymästä ja ovat säädettävissä napin painalluksella. Käyttöön voi vaihtaa myös kattavamman Advanced-tilan, josta eri ominaisuuksia ja asetuksia pystyy säätämään kattavammin.

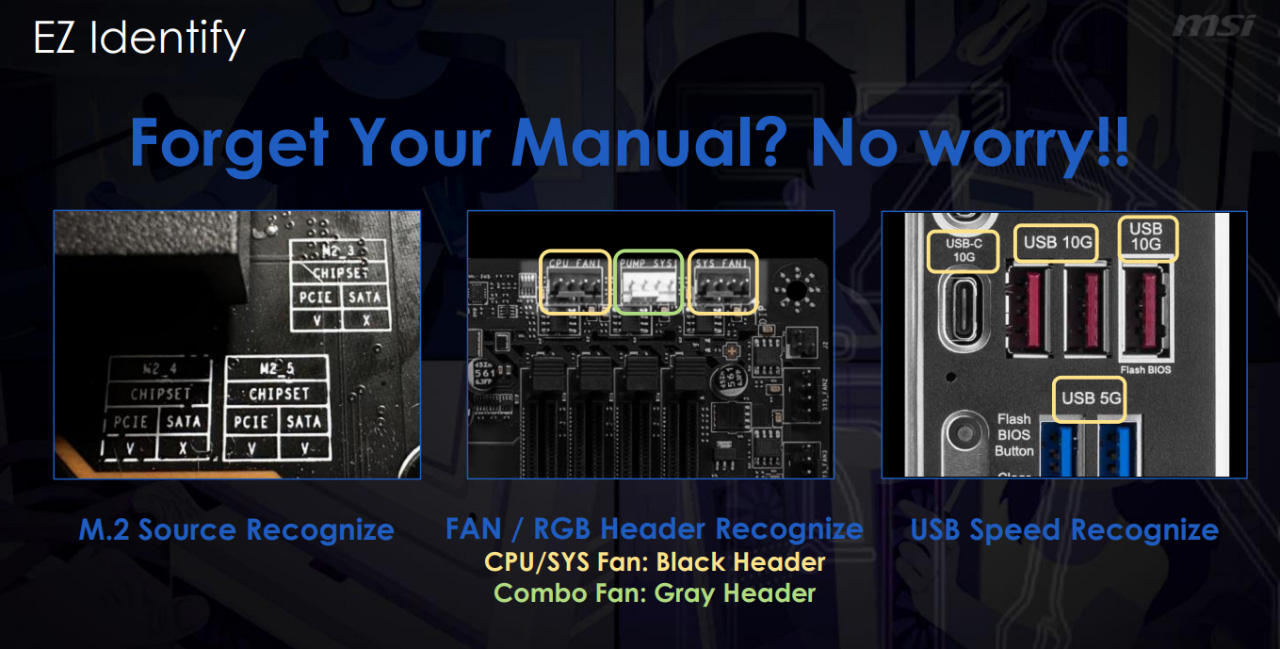

Jos ohjekirja ei satu olemaan käsillä, emolevyn piirilevylle on printattu, mihin M.2 SSD -liittimet on kytketty, tuuletinliittimet on nimetty ja värjätty käyttötarkoituksen mukaan ja I/O-liittimien joukossa USB-liittimet on värikoodattu ja merkitty nopeuden mukaan.

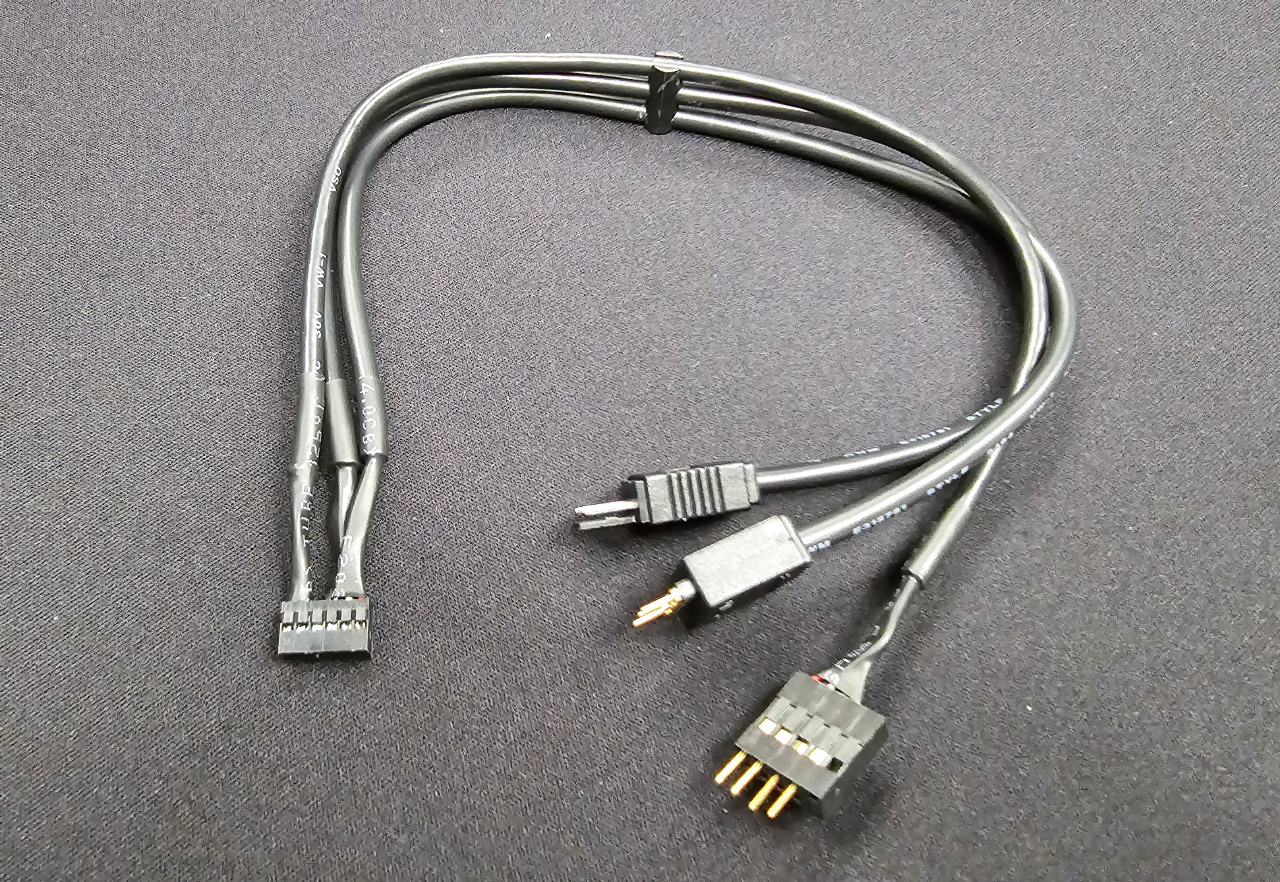

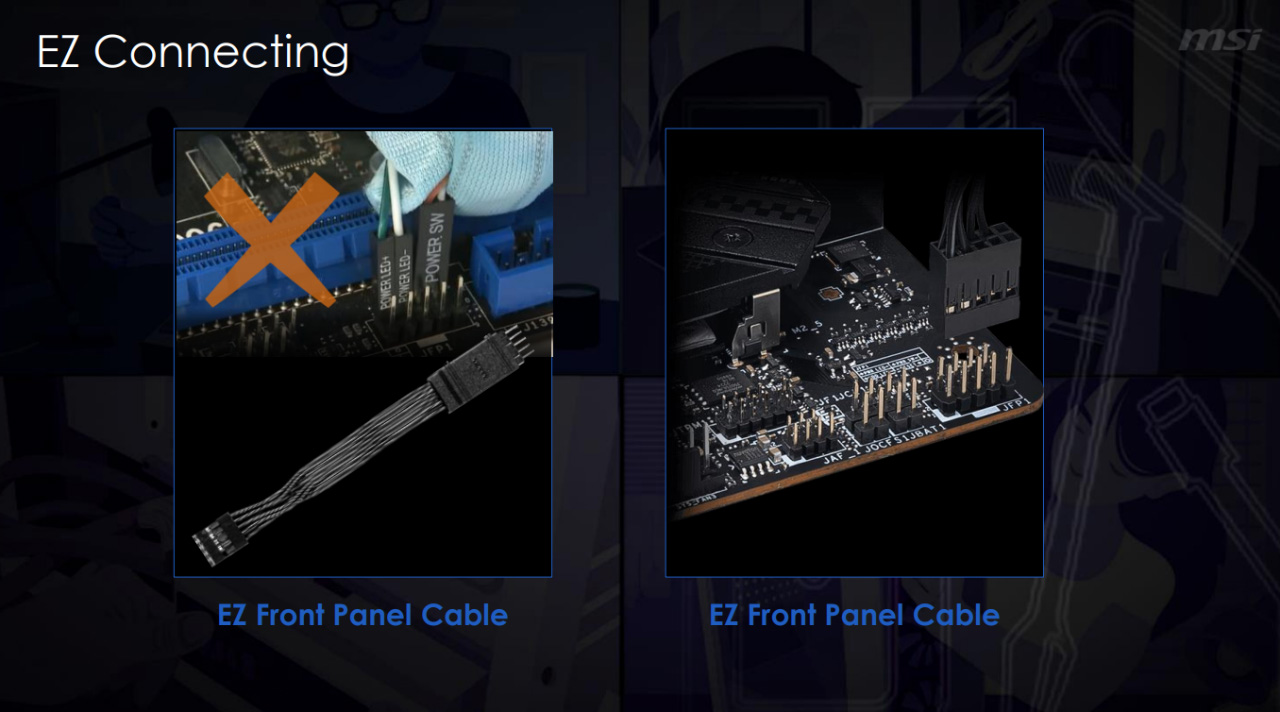

Kotelon nappien ja ledien liittäminen emolevylle helpottuu EZ Front Panel -kaapeli avulla, kun emolevylle voidaan liittää yksi isompi liitin, johon pienemmät liittimet voidaan kytkeä.

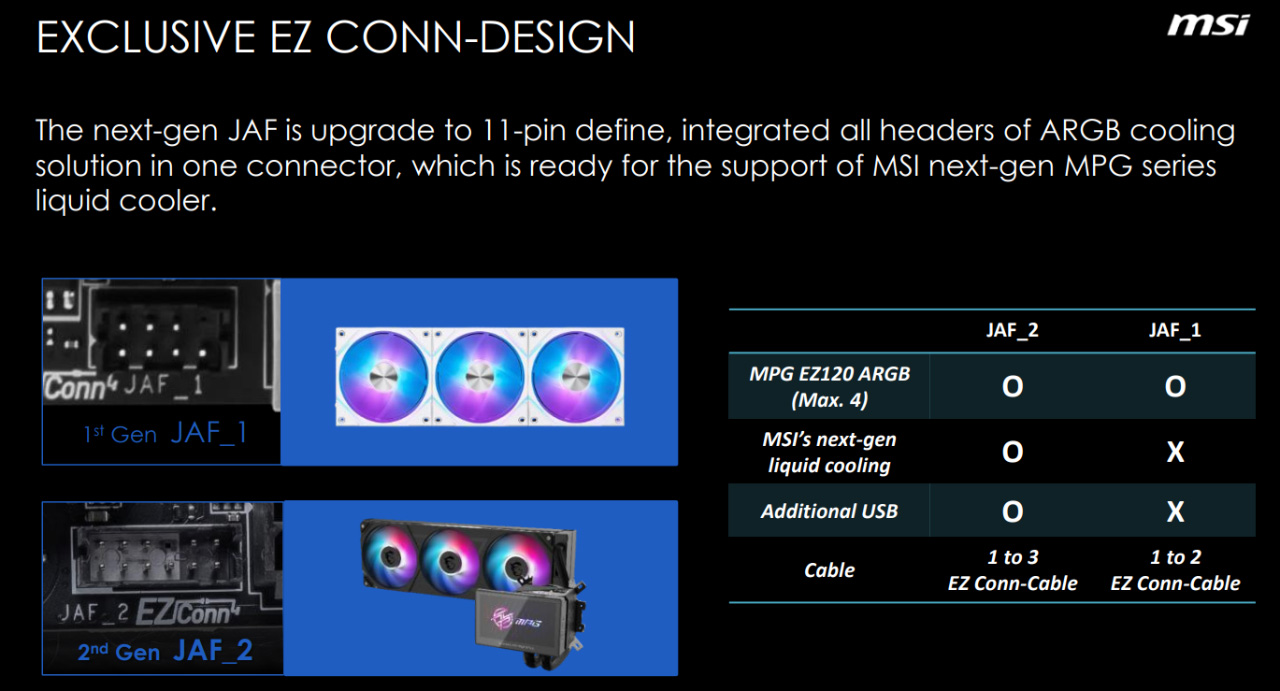

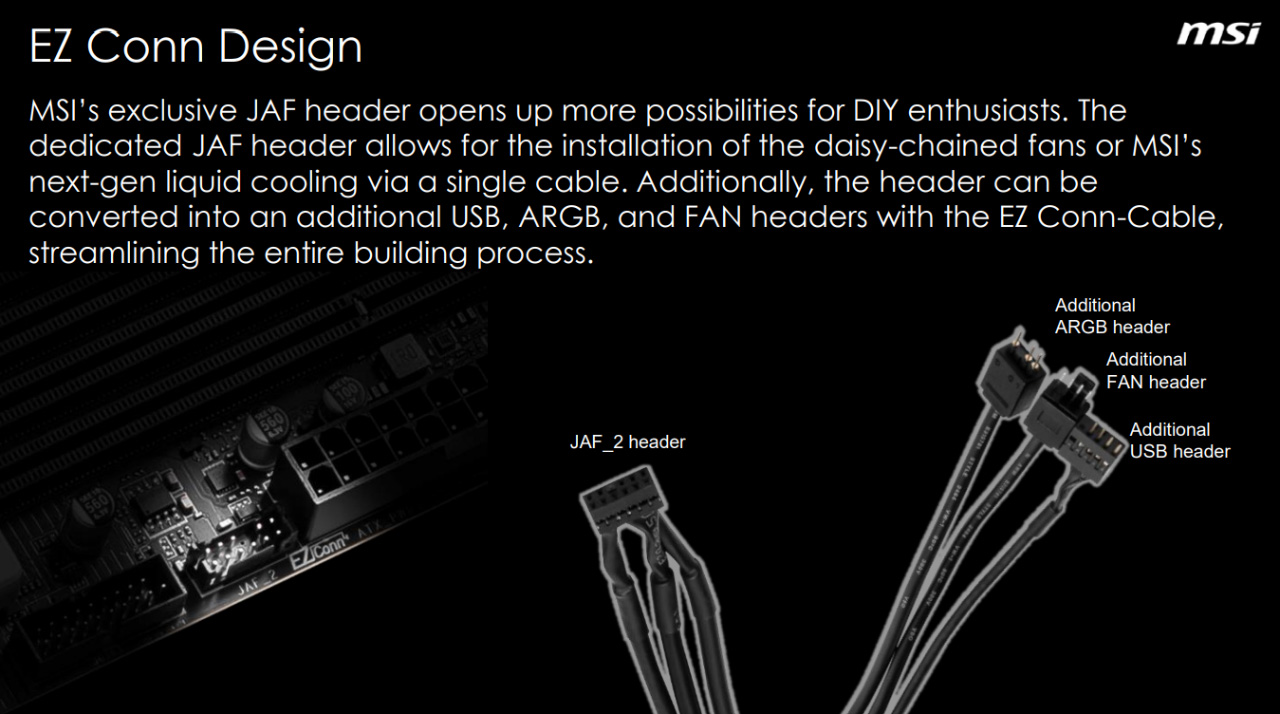

MSI:n emolevyillä eksklusiivinen EZ Conn Design -haaroitin yhdistää yhteen liittimeen esimerkiksi AIO-prosessoricoolereiden käyttämät kolme eri liitintä eli emolevyn USB-liittimen, ARGB-liittimen ja tuuletinliittimen.
Yhteenveto
Vaikka nykypäivän emolevyt ovat pakattu täyteen ominaisuuksia, pyrkii MSI tekemään tietokoneen kasaamisesta EZ DIY -ominaisuuksien avulla monin tavoin aiempaa helpompaa. Käytännössä kaikki emolevylle asennettavat komponentit ja liittimet pystyy asentamaan ilman työkaluja yhdellä kädellä tai jopa yhdellä sormella. Artikkelissa esitellyt toiminnot löytyvät hajautetusti MSI:n AMD X870- ja Intel Z890-emolevyistä hieman muunnelltuina, mutta M.2 SSD:n jäähdytyslevyt ovat magneeteilla kiinni, M.2 SSD on kiinni pikalukituksella, kuten myös näytönohjain, Wifi-antennin liittimet painetaan painoilleen ja I/O-liittimien suojus on asennettu valmiiksi kiinteästi paikoilleen.
