io-techin pikaisessa testissä Noctuan NH-U-sarjan coolerit Ryzen Threadripperille.

Saimme io-techin testiin itävaltalaiselta Noctualta uudet TR4-kantaisille Ryzen Threadrippereille tarkoitetut NH-U-sarjan coolerit. TR4-SP3-lisänimellä varustetut coolerit on kustomoitu varta vasten AMD:n uusille tehoprosessoreille ja niiden pohjan pinta-ala on mitoitettu vastaamaan Threadripper- ja Epyc-prosessoreiden suurikokoista lämmönlevittäjää.

AMD ei toimita Ryzen Threadripper -prosessoreiden mukana jäähdytysratkaisua, vaan sellainen on ostettava erikseen. Esimerkiksi kaikki Asetekin AIO-nestekierrot ovat yhteensopivia prosessorin mukana tulevan kiinnikkeen ansiosta, mutta esimerkiksi mitkään Noctuan vanhemmista coolerimalleista ei ole yhteensopiva TR4- ja SP3-kantojen kanssa.

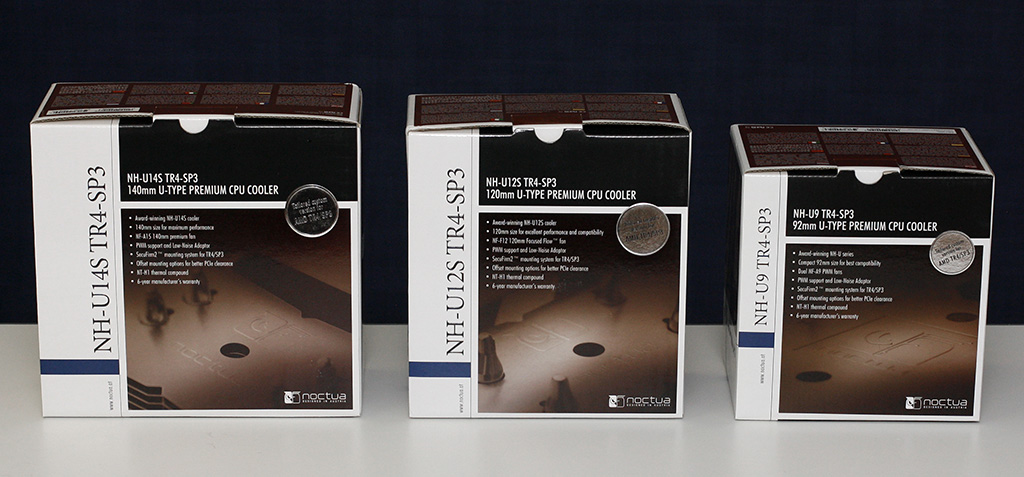

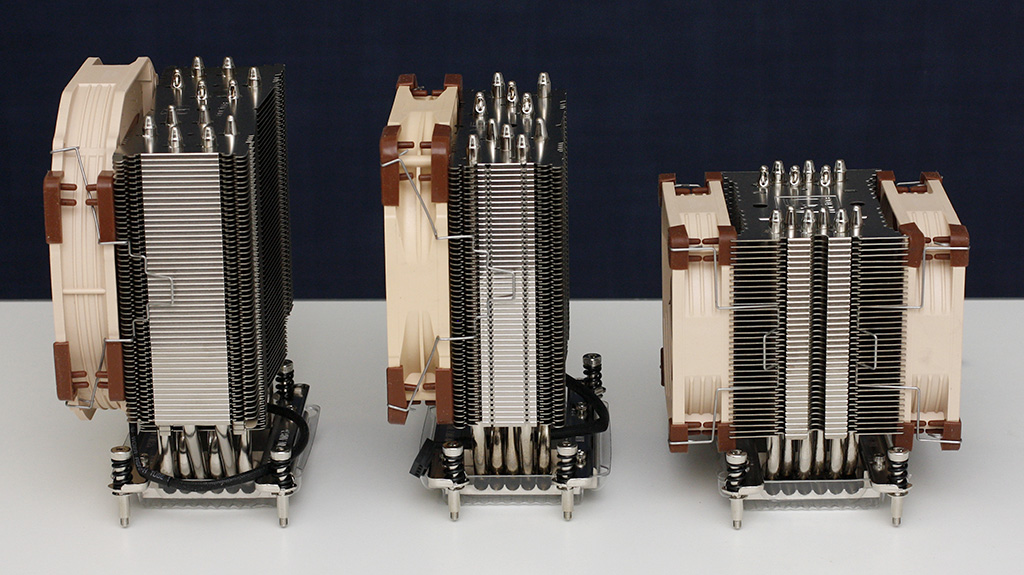

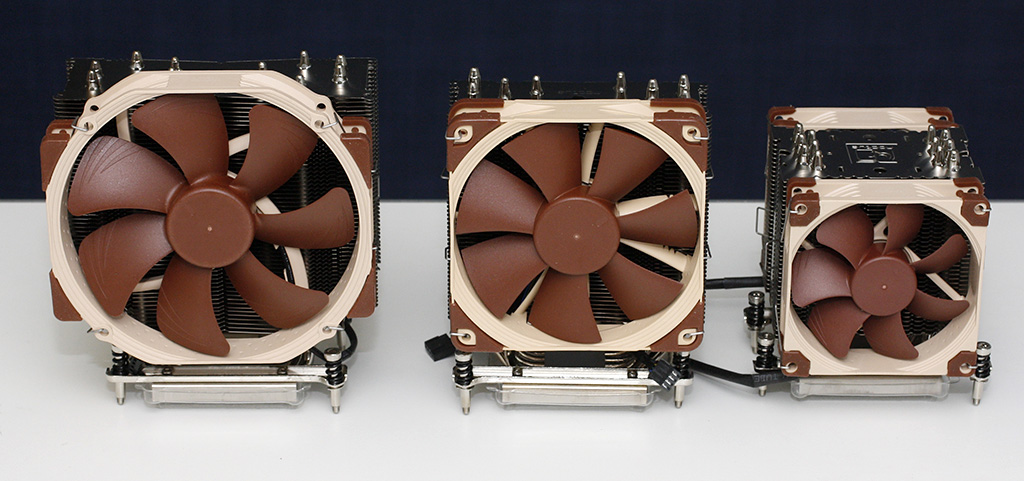

Noctua lanseerasi TR4- ja SP3-kannoille kolme coolerimallia, jotka on suunniteltu eri käyttötarkoituksiin ja ne sopivat Ryzen Threadripper -tehoprosessoreille sekä Epyc-palvelinprosessoreille. Kaikki coolerit ovat tornimallisia ja U-muotoiset lämpöputket ovat keskeltä kontaktissa isokokoiseen kuparisen pohjaan ja kulkevat alumiinirivaston läpi.

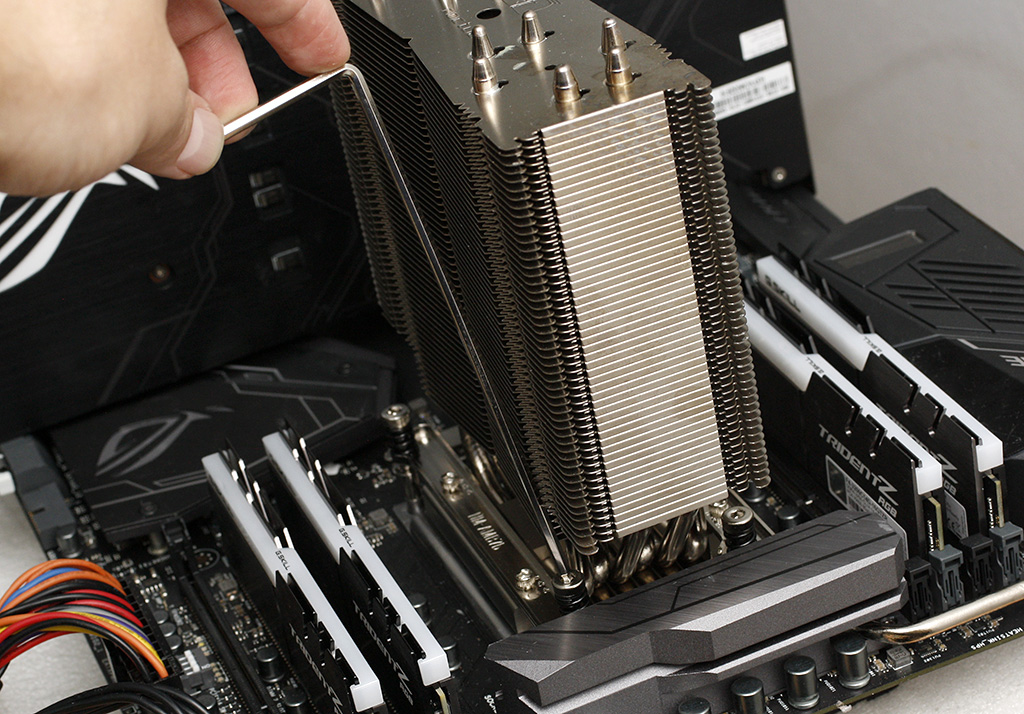

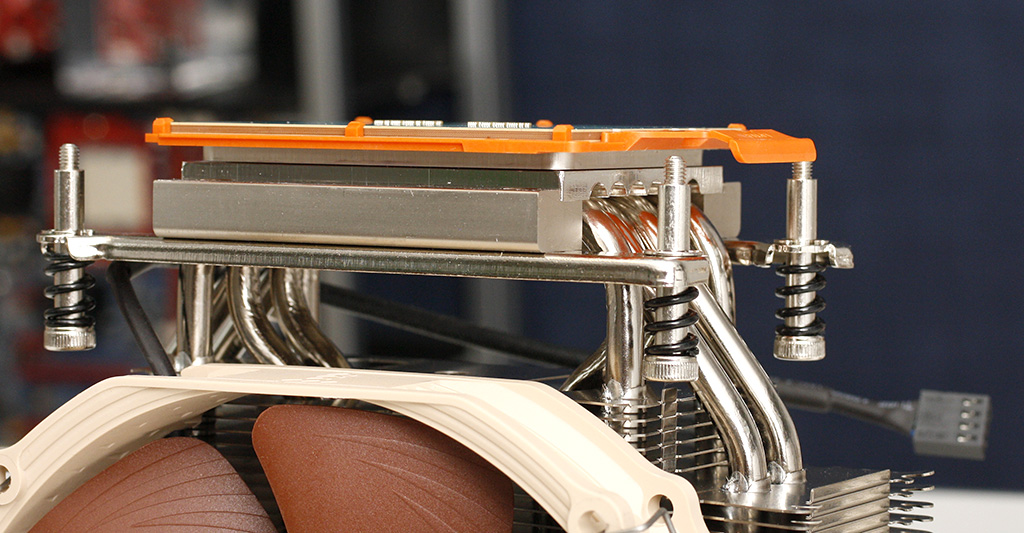

Coolereiden asennus on helppoa sillä TR4- ja SP3-kannoissa on valmiiksi kierteet, joihin kiinteästi coolerissa olevat ruuvit kiristetään eikä erikseen asennettavia kiinnitystarvikkeita tarvita. Mukana toimitetaan pallomainen kuusiokoloavain, jonka avulla jäähdytysrivaston alle jäävät ruuvit saadaan kiristettyä.

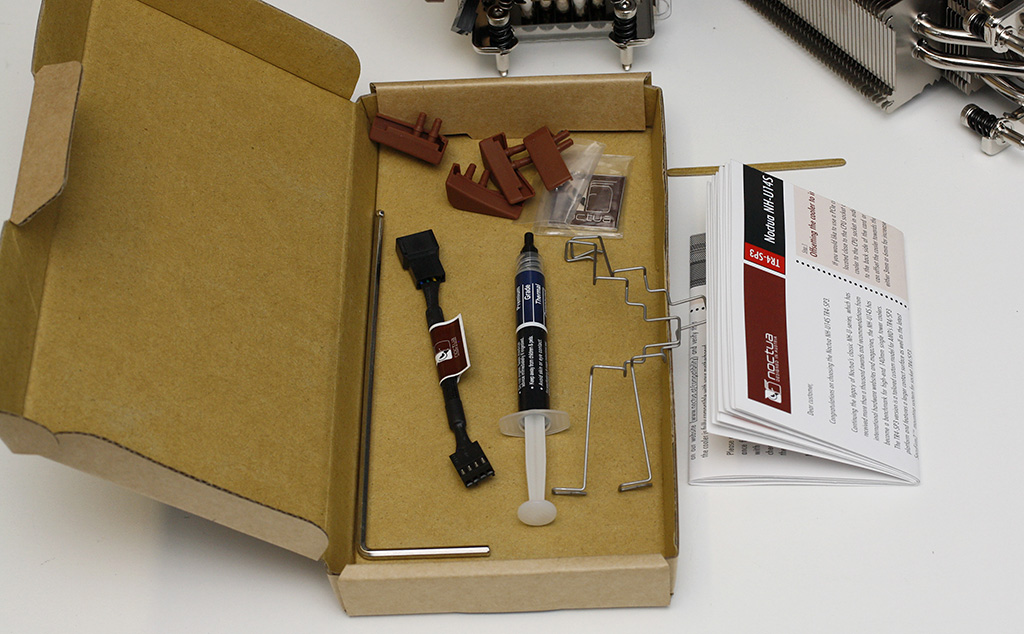

Noctuan coolereiden mukana toimitetaan tuubi NT-H1-lämpötahnaa, tuulettimelle adapteri hiljaisemmille kierrosnopeuksille sekä kiinnitysraudat ja vaimennuskumit toiselle tuulettimelle. Yritys myöntää coolereilleen 6 vuoden takuun ja jos cooleri on yhteensopiva uuden prosessorikannan kanssa, yritys lähettää kuluttajille uudet kiinnikkeet ilmaiseksi ostokuittia vastaan.

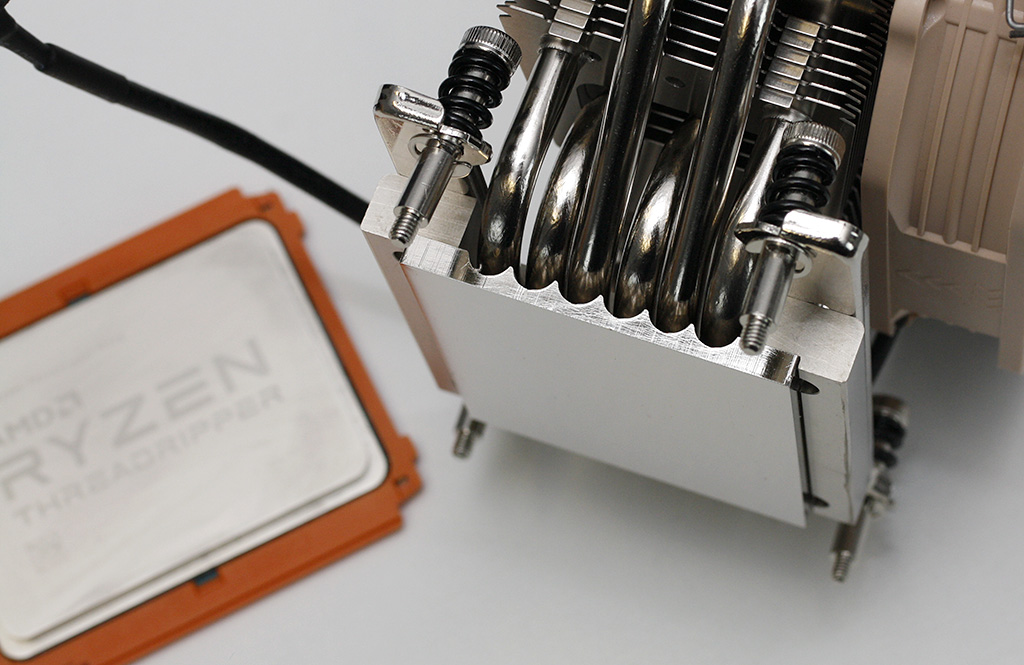

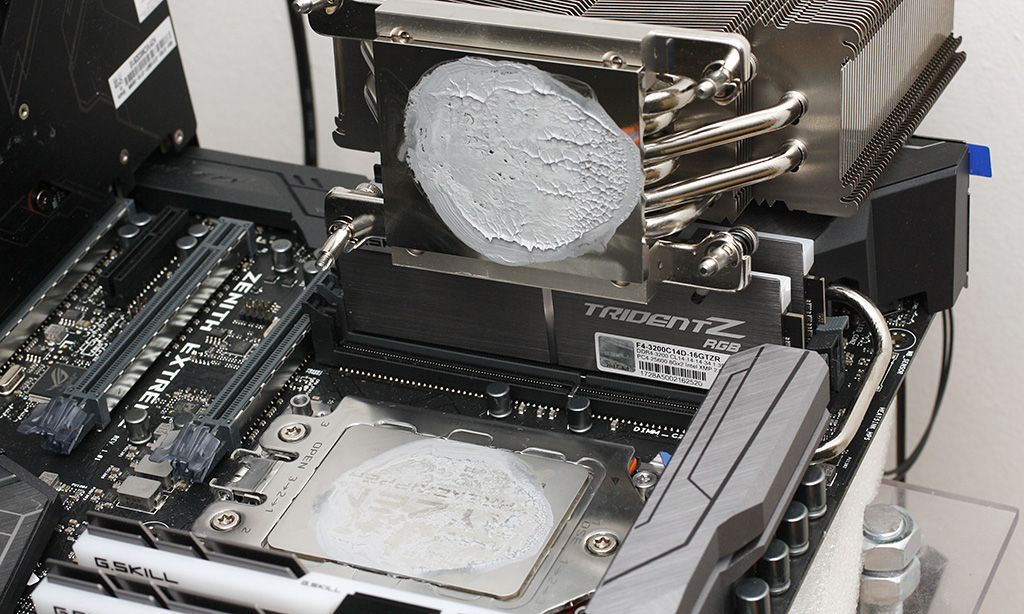

Kaikkien TR4-SP3-coolereiden nikkelöity kuparipohja on pinta-alaltaan 70 x 55 mm ja peittää alleen koko lämmönlevittäjän.



Noctua NH-U14S TR4-SP3

Isokokoisin malli on kuudella lämpöputkella varustettu NH-U14S, joka on 150 mm leveä, 165 mm korkea, 52 mm paksu ja painaa 865 grammaa. Mukana tulee yksi PWM-ohjattu 140 mm:n NF-A15-tuuletin, joka on 26 mm paksu. Coolerin hinta Suomessa on alkaen 80 euroa.

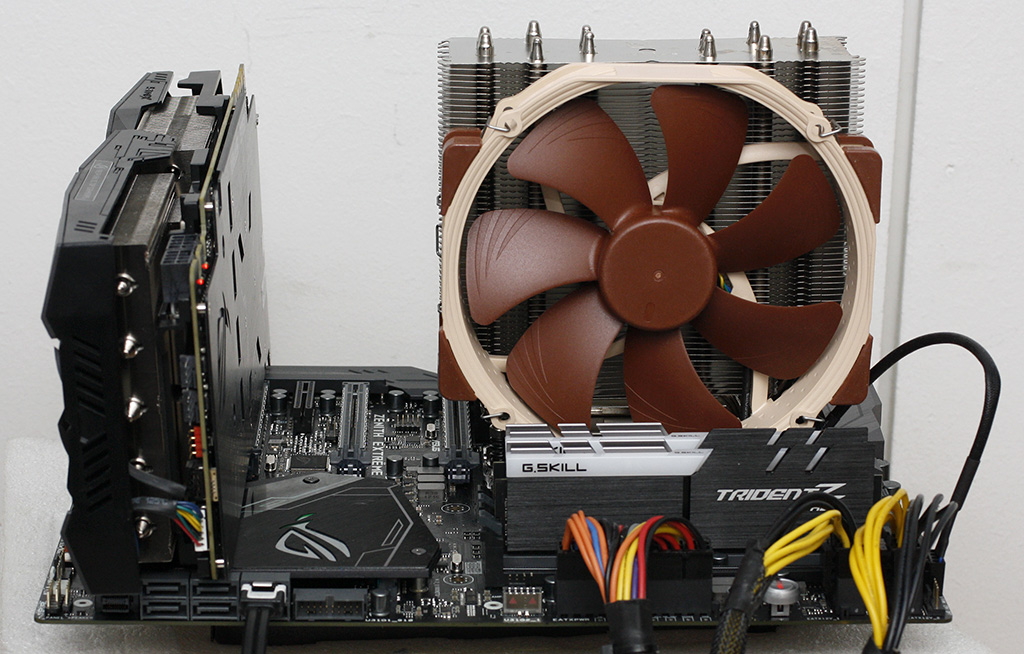

Vakiona NH-U14S on niin leveä, että se haukkaa täysin Asus ROG Zenith Extreme -emolevyn ylimmän PCI Express x16 -liittimen alleen ja näytönohjain täytyy asentaa toiseen liittimeen. Coolerin kiinnikkeistä löytyy offset-mahdollisuus siirtää jäähdytyssiiliä 3 tai 6 mm ylemmäs, mutta tämä ei siltikään riitä Asuksen emolevyllä ja ylimmän PCI Express x16 -liittimen käyttö ei onnistu.

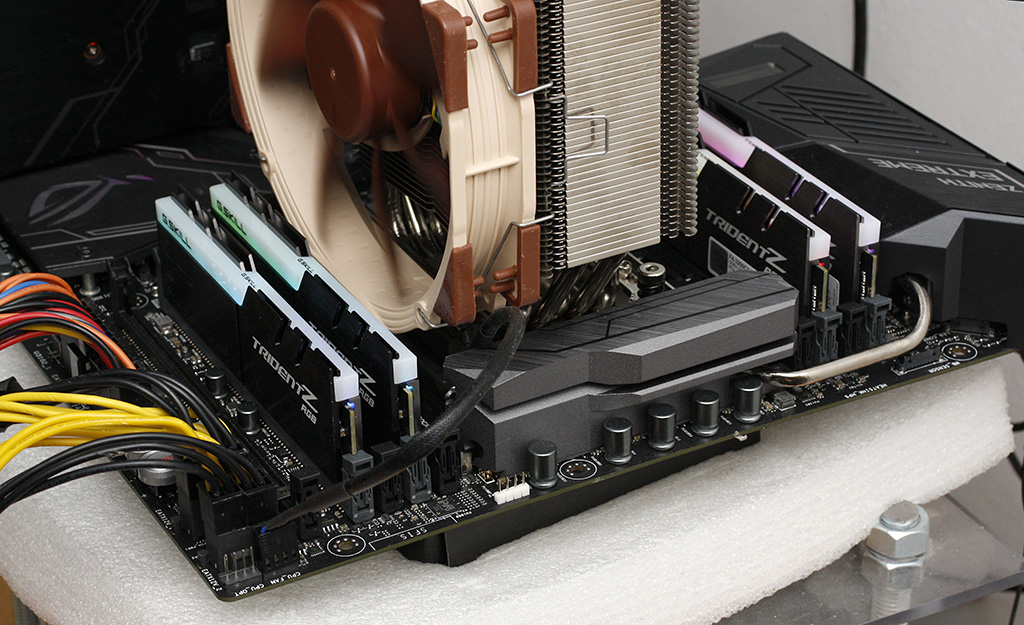

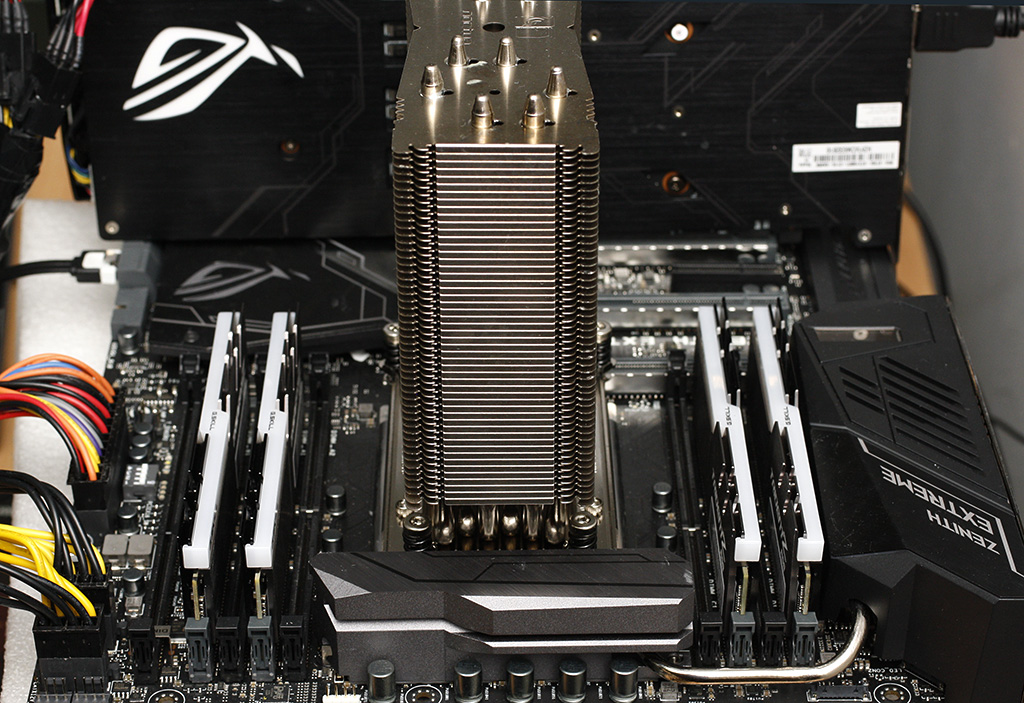

Prosessorikanta on niin iso, että emolevylle jää melko vähän tyhjää tilaa sen ympärille. Vaikka NH-U14S on todellisuudessa melko ohut, sen molemmille puolille jää tilaa ainoastaan 26 mm paksulle tuulettimelle. Tuuletin tulee asennettuna kiinni DDR4-muistikampoihin.



Noctua NH-U12S TR4-SP3

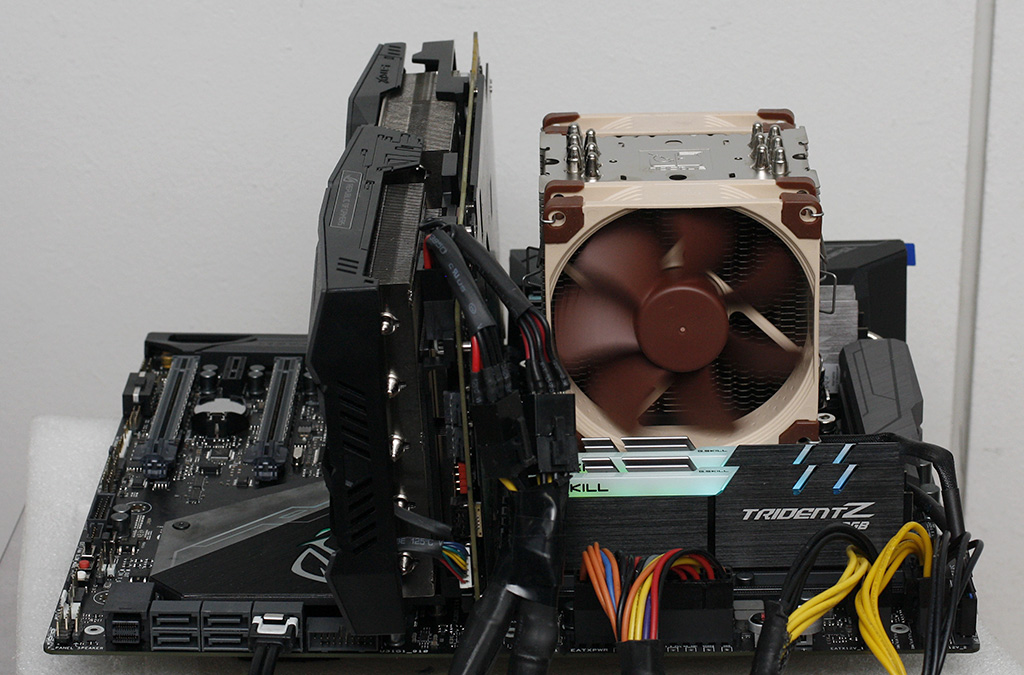

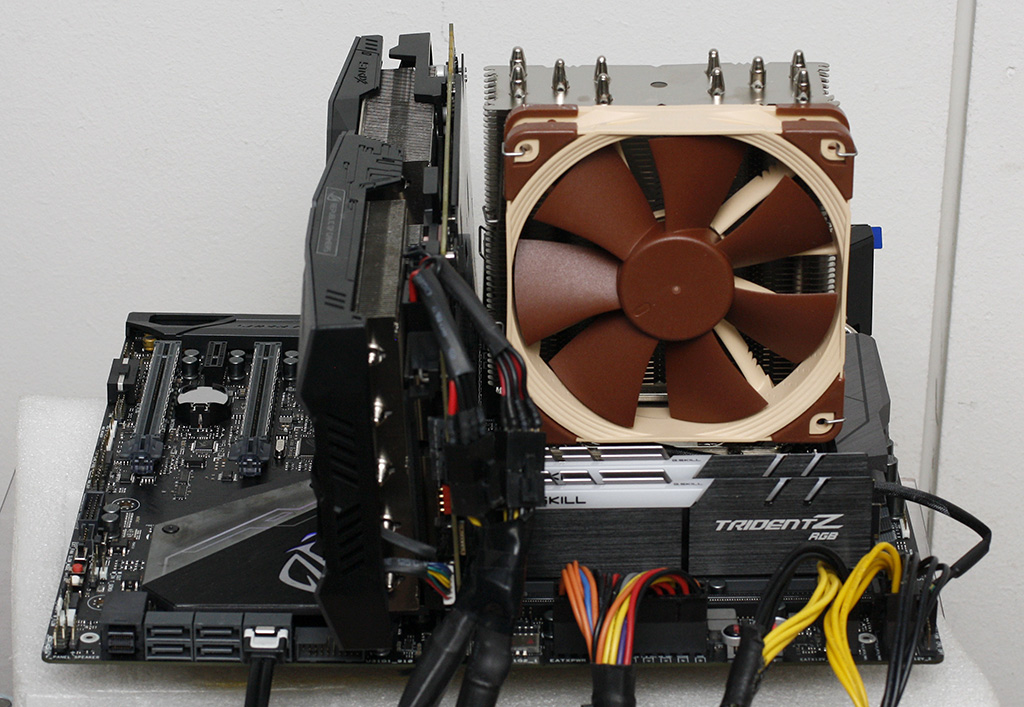

NH-U12S on kompaktimpi ja kapeampi versio U14S:stä ja sen kanssa näytönohjaimen pystyy asentamaan emolevyn ylimpään PCI Express x16 -liittimeen. Lisäksi tuulettimen ja DDR4-muistikampojen väliin jää hieman tyhjää tilaa.

Viidellä lämpöputkella varustettu U12S on 125 mm leveä, 158 mm korkea, 45 mm paksu ja painaa 695 grammaa. Siilin mukana tulee yksi PWM-ohjattu 120 mm:n NF-F12-tuuletin, joka on 26 mm paksu. Coolerin hinta Suomessa on alkaen 70 euroa eli se on noin 10 euroa edullisempi kuin U14S-malli.



Noctua NH-U9 TR4-SP3

NH-U9 on kolmikon pienikokoisin ja Noctua lupaa sille 100 % yhteensopivuuden emolevyjen PCI Express -liittimien suhteen. 125 mm:n korkeus takaa sen, että cooleria on mahdollista käyttää pienikokoisissa koteloissa ja 4U-kokoisessa räkkikotelossa.

Kuudella lämpöputkella varustettu U12S on 95 mm leveä, 71 mm paksu ja painaa 660 grammaa. Siilin mukana tulee kaksi PWM-ohjattua 92 mm:n NF-A9-tuuletinta, jotka ovat 25 mm paksuja. Coolerin hinta Suomessa on alkaen 70 euroa eli se on samanhintainen kuin U12S-malli.

Noctua, NH-U9 TR4-SP3 -tuotesivu



Testit

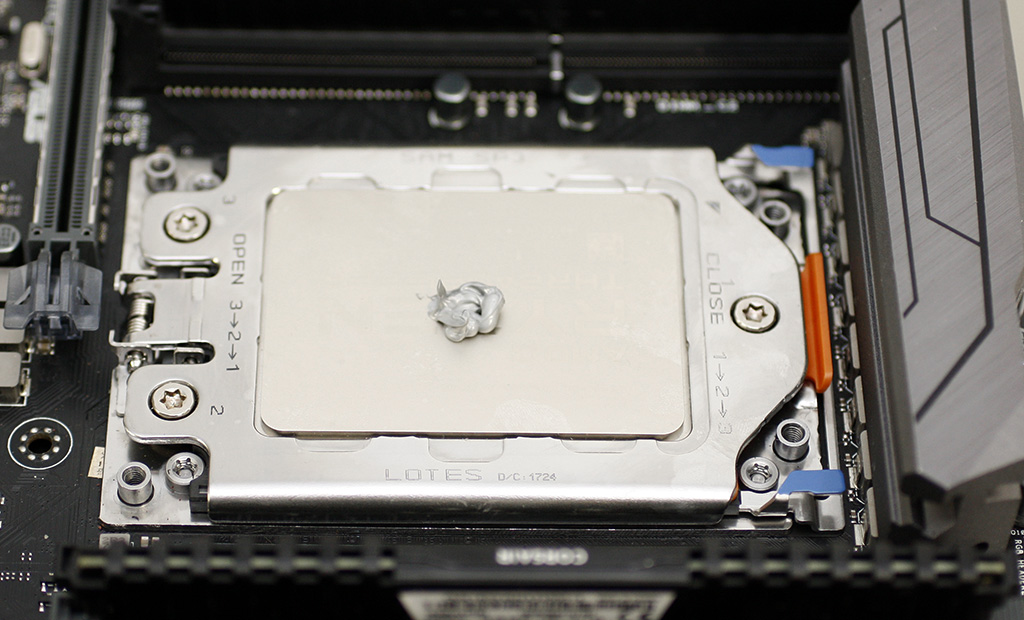

Testasimme Noctuan uusien TR4-SP3-coolereiden jäähdytystehoa AMD:n suorituskykyisimmän Ryzen Threadripperin eli 1950X -mallin kanssa ja lämpötahnana käytettiin Noctuan NT-H1-tahnaa.

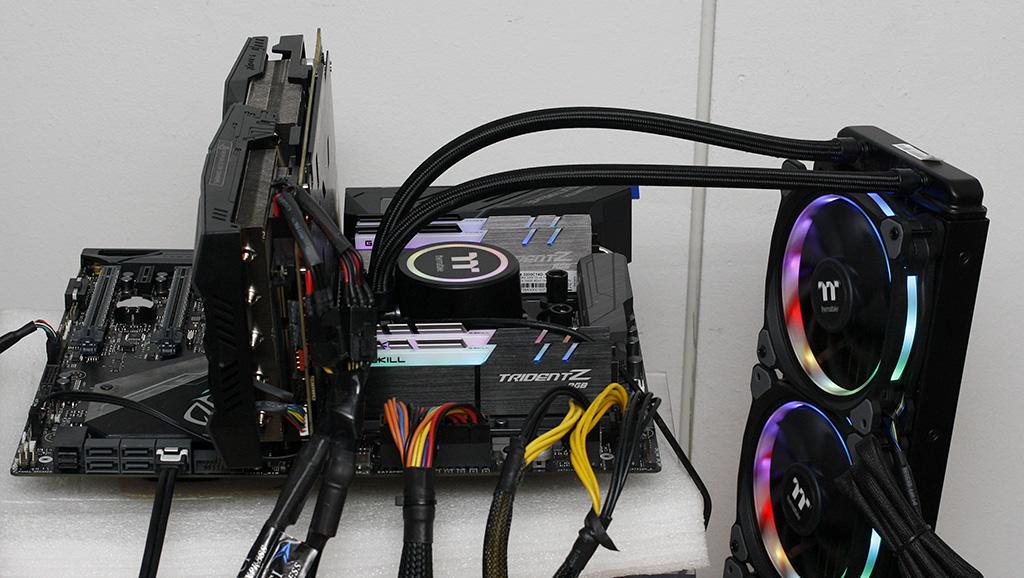

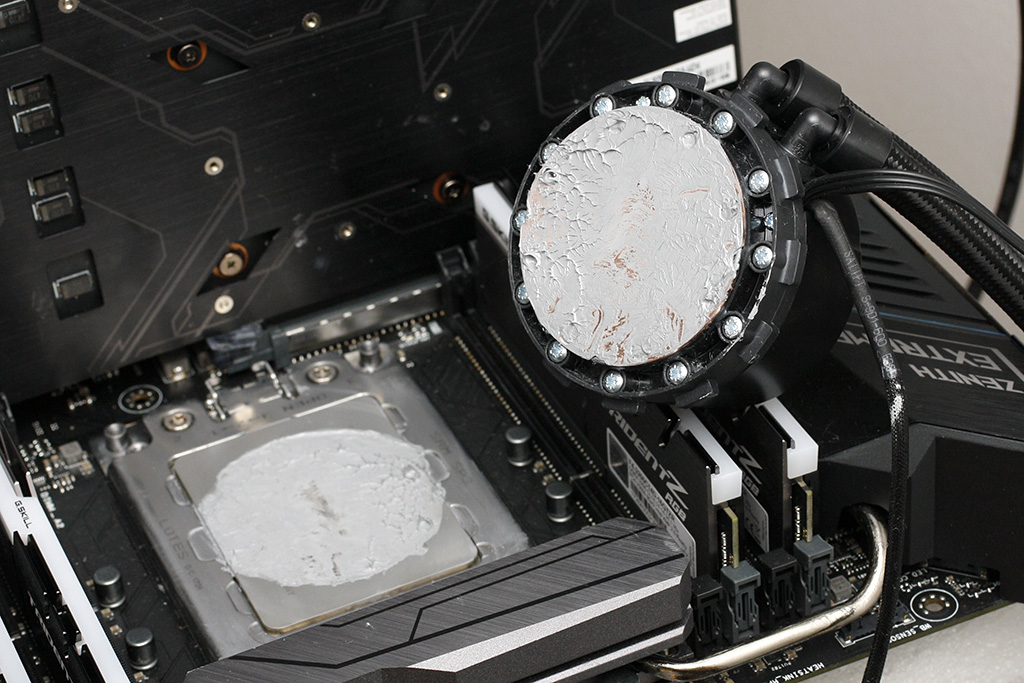

Vertailukohtana Noctuan coolereille testeissä oli mukana Thermaltaken Floe Riing RGB 350 TT Premium -AIO-nestekierto, jonka AMD toimitti Threadripper-prosessoreiden testikappaleiden mukana.

Testit ajettiin 1950X prosessori vakiona ja 3,8 GHz:iin ylikellotettuna. Alustana käytettiin X399-piirisarjaan perustuvaa Asus ROG Zenith Extreme -emolevyä ja testit ajettiin avonaisessa testipenkissä.

Prosessorin lämpötilan lisäksi mittasimme virransyötön lämpötilan Asuksen AiSuite 3 -ohjelmalla sekä kokoonpanon melutason 60 cm:n etäisyydeltä. Ylikellotustesteissä on mukana HWiNFO 64 -ohjelmalla mitattu prosessorin tehonkulutus.

Rasituksena käytettiin Prime95-ohjelman 28.10-versiota ja 128/128 FFT-kokoa (Fast Fourier Transform, Nopea Fourier-muunnos).



AMD Ryzen Threadripper 1950X vakiona

Ryzen Threadripperin TDP-arvo on vakiona 180 wattia ja 1950X-malli toimi Prime95-rasituksessa kaikkien 16 ytimen osalta noin 3275-3400 MHz:n välimaastoon ja käyttöjännite 1,0625-1,08125 volttiin.

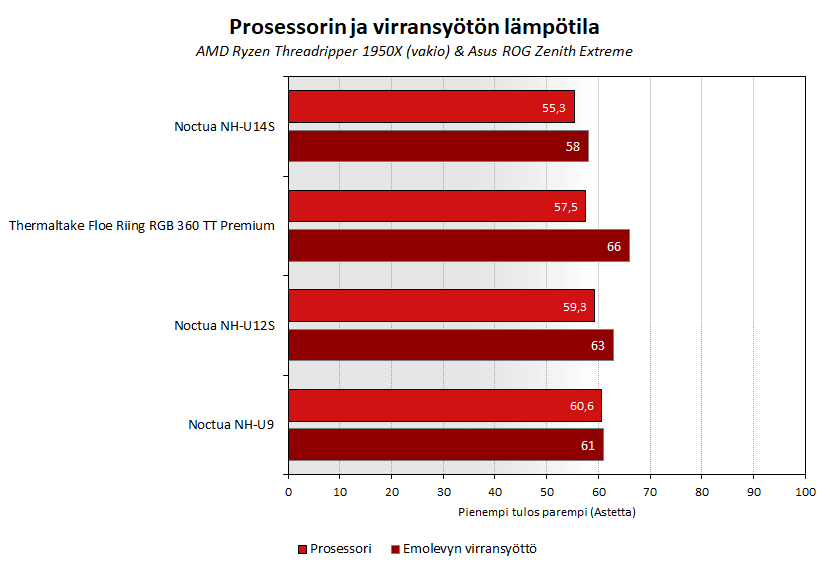

Noctuan NH-U14S:llä prosessori toimi noin 55-asteisena eli kaksi astetta viileämpänä kuin Thermaltaken AIO-nestekierrolla. Emolevyn virransyöttö puolestaan toimi U14S:llä seitsemän astetta viileämpänä 140 mm:n tuulettimen kierrättämän ilmavirran ansiosta.

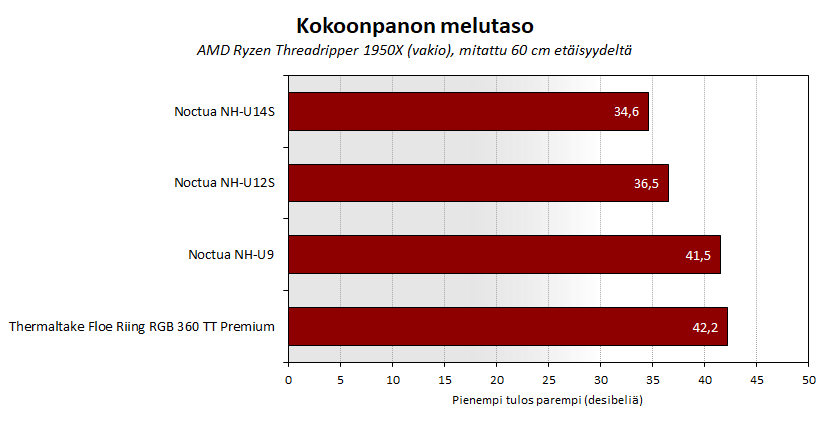

140 mm:n ja 120 mm:n tuulettimella varustetut NH-U14S ja U12S olivat testijoukon hiljaisimmat noin 35 desibelin melutasolla. Kahdella 90 mm:n tuulettimella varustettu NH-U9 ja Thermaltaken AIO-nestekierto olivat selvästi äänekkäämpiä reilulla 40 desibelin melutasolla.



AMD Ryzen Threadripper 1950X ylikellotettuna

AMD:n suosittelema maksimilämpötila Ryzen Threadripper -prosessoreille on 68 astetta. Mikään testin jäähdytyksistä ei kyennyt tähän, kun 1950X ylikellotettiin toimimaan 3,8 GHz:n kellotaajuudella ja 1,25 voltin käyttöjännitteellä. 68 maksimilämpötila ei olisi todennäköisesti ylittynyt noin 3,6-3,7 GHz:n kellotaajuudella 1,15-1,2 voltin käyttöjännitteellä.

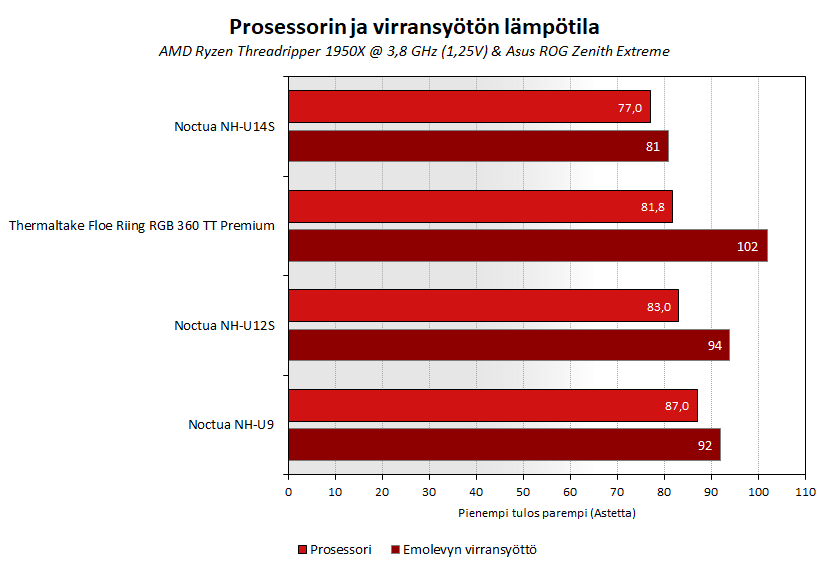

Noctuan NH-U14S:llä prosessorin lämpötila oli ylikellotettuna 4,8 astetta viileämpi kuin Thermaltaken AIO-nestekierrolla, jolle NH-U12S puolestaan hävisi 1,2 asteella. Pienikokoisin NH-U9 oli suurissa vaikeuksissa ylikellotetun Threadripperin kanssa ja lämmöt karkasivat 87 asteeseen, jota ei voi enää suositella arkikäyttöön.

Thermaltaken AIO-nestekierrolla emolevyn virransyötön lämpötilaksi mitattiin jopa 102 astetta johtuen puuttuvasta kotelotuuletuksesta. Kun virransyötön viereen asetettiin 120 mm:n tuuletin kierrättämään ilmaa, lämpötila laski viidessä minuutissa 15 asteella 87 asteeseen.

NH-U14S:llä ja isokokoisella 140 mm:n tuulettimella emolevyn virransyöttö pysyi 81-asteisena, kun muilla lämpötila karkasi yli 90 asteeseen.

Asuksen Zenith-emolevyn I/O-liittimien muovisuojukseen on upotettu pienikokoinen 40 mm:n tuuletin jäähdyttämään virransyöttöä ja tuuletin alkaa todenteolla pyörimään, kun prosessorin lämpötila nousee yli 70 asteeseen.

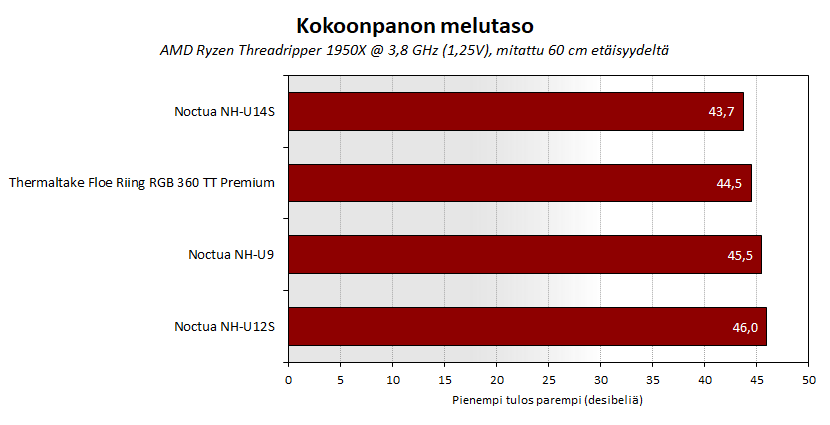

Ylikellotettuna kaikilla jäähdytysratkaisuilla kokoonpanon melutaso nousi selvästi noin 45 desibelin tuntumaan ja virransyötön pieni tuuletin huusi 6000-7000 RPM:n kierrosnopeudella.

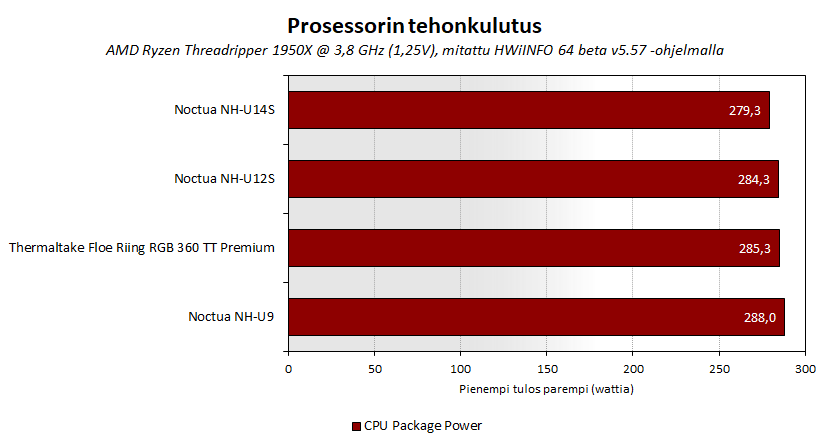

HWiNFO 64 -ohjelma ilmoittaa prosessorin tehonkulutuksen ja viileimpänä toimineella NH-U14S:llä 3,8 GHz:iin ylikellotetun 1950X:n tehonkulutukseksi mitattiin 279,3 wattia. 10 astetta lämpimämpänä toimineella NH-U9:llä tehonkulutus oli 10 wattia korkeampi.



Loppuyhteenveto

AMD:n Ryzen Threadrippereille suosittelema 68 asteen maksimilämpötila on melko alhainen ja jo vakiona 180 watin tehonkulutuksella Noctuan NH-U9:llä pelivaraa jäi vain noin 7 astetta. Kun 1950X ylikellotettiin 3,8 GHz:iin 1,25 voltin käyttöjännitteellä, paukkui AMD:n suosittelema maksimilämpötila heittämällä ja prosessorin lämpötilaksi mitattiin 77-87 astetta.

Testijoukon selvästi paras jäähdytysratkaisu Ryzen Threadripperille oli Noctuan suurikokoisin NH-U14S-cooleri, joka pesi testeissä Thermaltaken 360 mm:n jäähdyttimellä varustetun AIO-nestekierron niin jäähdytystehon kuin melun suhteen. 80 euron hintainen NH-U14S on varma valinta Threadripperin kaveriksi.

Pienempiä, mutta vain 10 euroa edullisempia NH-U12S- ja NH-U9-coolereita voi suositella ainoastaan, jos isompi U14S aiheuttaa yhteensopivuusongelmia näytönohjaimen tai kotelon kanssa.

Ehdottomasti paras vaihtoehto 16-ytimiselle Ryzen Threadripperille on custom-loop-nestekierto, jolla lämmöt saadaan vielä paremmin kuriin varsinkin ylikellotettuna. Niin custom-loopin kuin AIO-nestekierronkin kanssa on kuitenkin muistettava pitää huoli hyvästä kotelon ilmankierrosta tai emolevyn virransyötön lämpötila nousee ylikellottaessa 100 asteeseen.
