Zen-ytimiä käyttävien Ryzen-prosessoreiden odotetaan nostavan AMD:n jälleen kilpailukykyiseksi myös suorituskykyisten prosessoreiden markkinoilla.

AMD on kertonut ISSCC-tapahtumassa uusia yksityiskohtia tulevista Zen-prosessoreistaan. Tarkemmin kyse on Zen-prosessoriydinten ja niihin liittyvien välimuistien koosta kilpailijaan eli Inteliin nähden, sekä AMD:n käyttämän GlobalFoundriesin 14 nanometrin valmistusprosessin eroista Intelin 14 nm:n prosessiin nähden.

AMD:n dian mukaan GlobalFoundriesin 14 nanometrin prosessi ei ole aivan Intelin 14 nm:n prosessin tasolla. Siinä missä GloFon prosessin hilojen jakoväli (CPP, Contacted Poly Pitch / Gate Pitch, minimi viivanleveys + viivojen välinen etäisyys) on 78 ja evien jakoväli 48 nanometriä, päästään Intelin prosessilla 70 ja 42 nanometriin. Metallikerrosten jakoväli on puolestaan GloFolla 64 ja Intelillä 52 nm.

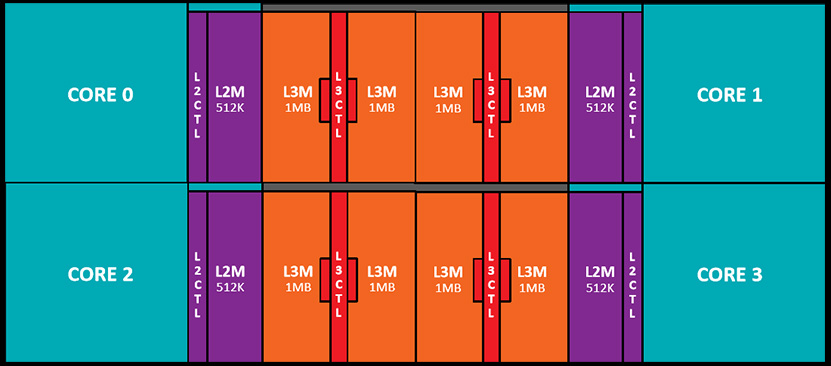

amd-ryzen-ccx-20170208

AMD on valinnut Zen-prosessoreiden vertailukohdaksi Intelin 2. sukupolven 14 nm:n viivanleveydellä valmistettavan prosessorin eli Skylaken. Zenin neljä Simultaneous Multithreading- eli SMT-ominaisuutta tukevaa ydintä yhdessä välimuisteineen vievät piisirulta tilaa 44 mm², kun Skylakessa sama määrä ytimiä välimuisteineen vaatii tilaa 49 mm². AMD:n prosessorissa on käytössä 12 metallikerrosta, kun Intelillä niitä on 13. Kumpikin käyttää metallikerroksissaan MiM-kondensaattoreita (Metal-insulator-Metal).

Huolimatta heikommasta prosessista AMD on onnistunut tiivistämään sekä L2- että L3-välimuistin Inteliä pienempään tilaan suhteutettuna muistin määrään. Zenin 512 kilotavun L2-välimuistit vaativat tilaa 1,5 mm² per ydin, kun Skylakessa 256 kt L2-välimuistia vie 0,9 mm² per ydin. Molemmista prosessoreista löytyy 8 megatavua L3-välimuistia per neljä ydintä, mutta AMD on saanut sen ahdettua 16 neliömilliin kun Skylakessa sama määrä muistia vie tilaa 19,3 mm²

Lähde: EETimes
