AMD julkisti Computex-messuilla kolme piirisarjaa tuleville AM5-emolevyille: B650:n, X670:n ja X670E:n. Vaikka piirisarjoja on nimellisesti kolme, niiden takaa löytyy sama ASMedian kanssa toteutettu Promontory 21 -piiri, tai X-mallien tapauksessa kaksi piiriä.
TechPowerUp keräsi yhteen kaikki Computex-messuilla eri valmistajilta selvittämänsä yksityiskohdat, jotka piirtävät selkeämmän kuvan Zen 4 -prosessoreiden ja AM5-alustan teknisistä ominaisuuksista. Kuluttajapuolen ensimmäinen Zen 4 -prosessori tunnetaan koodinimellä Raphael ja se tulee sisältämään yhteensä 28 PCI Express 5.0 -linjaa, joista neljä on pyhitetty piirisarjayhteydelle. GPU:lle osoitetut 16 linjaa voidaan jakaa kahdeksi ja ne toimivat PCIe 5.0 -tilassa aina X670- ja X670E-emolevyillä, mutta B650-emolevyillä ne voidaan rajata PCIe 4.0 -nopeudelle.
Prosessorissa on lisäksi näyttöohjain, joka tukee ulostuloa neljälle DP-, HDMI- tai DVI-näytölle. USB 2.0 -yhteyksiä on yksi ja USB 3.2 Gen -ohjaimia neljälle liittimelle, joista kolme tukee DP AltModea eli DisplayPort-signaalia USB-C:n yli.

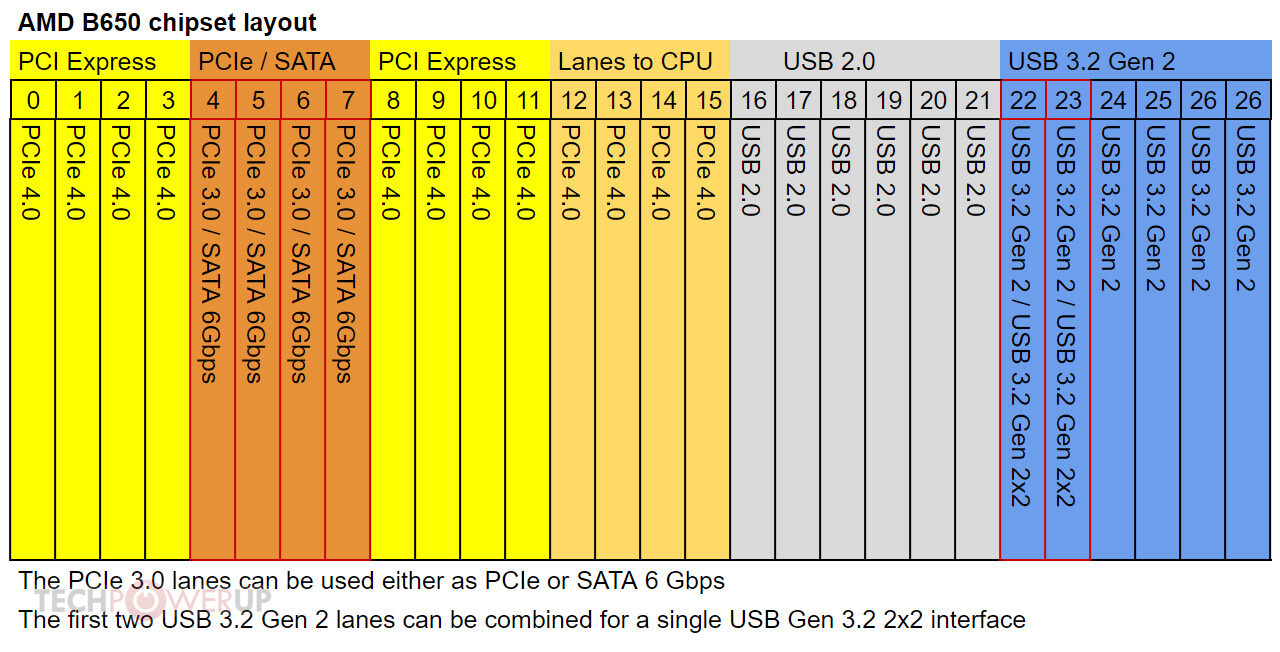

Promontory 21 -piirissä on puolestaan TPU:n onkimien tietojen mukaan yhteensä 12 PCIe 4.0 -linjaa, joista neljä on varattu prosessoriyhteydelle, ja neljä PCIe 3.0 -linjaa, jotka voivat toimia vaihtoehtoisesti myös SATA 3 -portteina (kaksi per linja). USB 2.0 -portteja on kuusi, kuten USB 3.2 Gen 2 -porttejakin, joskin kaksi USB 3.2 -porteista tukee myös USB 3.2 Gen 2×2 -tilaa. USB4-tukea prosessorista tai piirisarjasta ei tule tiettävästi löytymään lainkaan, mutta jotkut emolevyvalmistajat tulevat tukemaan uutta standardia erillisillä ohjainpiireillä.
X670- ja X670E-emolevyillä Promontory 21 -piirejä on kaksin kappalein ketjutettuna, jonka myötä kummaltakin tippuu neljä PCIe 4.0 -väylää pois käytöstä piirisarjojen väliselle yhteydelle; yhteensä X670- ja X670E-piirisarjoilla on siis 12 vapaasti käytettävää PCIe 4.0 -linjaa ja 12 prosessori- ja piirisarjayhteyksille varattua PCIe 4.0 -linjaa. Hämärän peittoon jää, onko X670- ja X670E-emolevyjen ainoa todellinen ero neljä PCIe 4.0 vs neljä PCIe 5.0 -linjaa prosessorilta, sillä AMD:n dioissa X670E:lle luvattiin ”PCIe 5.0 kaikkialla”, kun X670:lla se luvataan GPU:lle ja yhdelle M.2-liittimelle ja ainakaan TPU:n onkimien tietojen mukaan piirisarjalta ei PCIe 5.0 -tukea löytyisi.
Lähde: TechPowerUp
Vähä ihmettelen että 16 linjaa on allokoitu GPU:lle. Mikä näyttis tarvii 16x pcie 5.0:n, tai edes 4.0? Voisin olettaa että tulevaisuudessa directstoragen tms kanssa olisi enemmän hyötyä jakaa toi 24 tasan GPU:n ja m.2 raid 0 kortin kanssa, jos sellaiseen haluu rahansa törsätä.
GPU:lle tarkoitetun 16 gen5 linjaa saa jaettua 2×8 gen5 linjoiksi. 8 gen5 linjaa gpu:lla ja sit ne loput 8 linjaa vaikka mega raid-kortille tms. GPU:n kannalta jos on gen5 tuki nin varmaan aika sama onko 16xgen4 linjat vai 8xgen5.
Vaikka ne 16 linjaa menis gpu:lle niin jäähän siihen silti 4 linjaa cpu:lta ssd:ta varten ja 4 linjaa chipsetille jonne voi sit tunkea kans ssd:ta lisää.
Mukavasti tässä selvisi se, että mihin 4 linjaa katoaa, kun on 28 tarjolla ja käyttöön saa 24. Menee "kadonneet" 4 linjaa chipset-piirien väliseen kommunikaatioon?
Eiköhän monessa emossa sen 16x voi jatkossakin splitata 2 * 8x slotiksi niin jos ei sitä 16x tartte GPU:lle niin eikun vaan siihen toiseen 8x slottiin romua kiinni vaan.
Jos bios:sta on 16x gen5 slotti konffattu 8x slotiksi niin osanneekohan gen5 gpu huomata tuon ja pudottaa yhteyden 8-linjaiseksi? Onko tuossa joku rautarajoite ettei voi onnistua vai softasta/ajurista kiinni?
Näytönohjain toimii vaikka se iskettäisiin PCIe x1 -liittimeen, ihan kuten muutkin PCIe-vehkeet. Liitin (tai tarkentaen sen kytkennät koska liitin ei ole aina oikeasti sitä miltä näyttää) määrää linjojen määrän, ei sen päässä oleva laite.
Kiitos, että tarkensit tämän. Olen ollut niin kujalla viime aikoina ettei enää oikein uskalla luottaa siihen mitä kuvittelee tietävänsä.
