AMD:n laboratorioissa valmistellaan kiivasta tahtia sekä kannettaviin, pöytätietokoneisiin ja ainakin Teslan autoihin suunnattuja Navi23-grafiikkapiiriin perustuvia näytönohjaimia. Igor’s Lab on julkaissut nyt kattavan tietopaketin tulevista Radeon RX 6600 -sarjan näytönohjaimista.

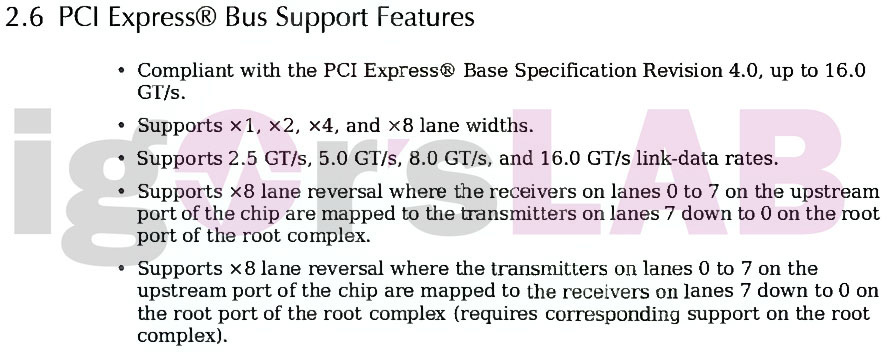

Igor Wallosekin useista eri vuodoista koostama paketti varmistaa Navi23-grafiikkapiirin kooksi 16,51 x 14,28 millimetriä eli sen pinta-ala on 235,76 mm2. Grafiikkapiiri rakentuu 32 Compute Unit -yksiköstä, eli 2048 stream-prosessorista, 128 teksturointiyksiköstä ja oletettavasti 32 ROP-yksiköstä. 128-bittistä muistiohjainta on tukemassa 64 Mt:n Infinity Cache -välimuisti ja GDDR6-muistia odotetaan olevan oletuksena 8 Gt, vaikka teknisesti myös 4 ja 16 Gt ovat mahdollisia konfiguraatioita. Grafiikkapiiri tukee PCIe 4.0 -standardia, mutta maksimissaan kahdeksaa linjaa (PCIe x8).

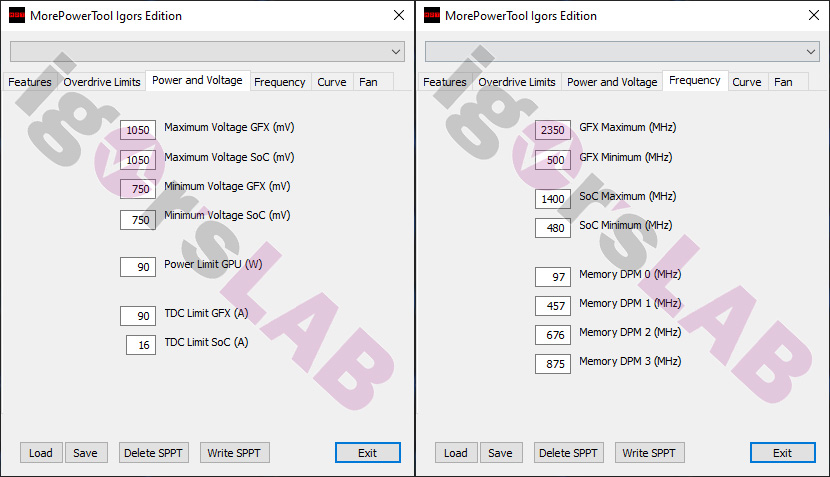

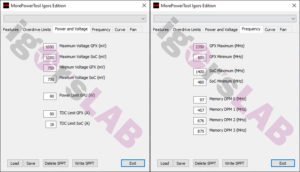

Radeon RX 6600:n Boost-kellotaajuudeksi raportoidaan alle 2600 ja 6600 XT:n alle 2700 MHz, mutta ne perustuvat toistaiseksi kuulopuheisiin eikä virallisiin dokumentteihin. Kannettaviin suunnattujen grafiikkapiirien TGP-arvoksi (Total Graphics Power, pelkkä grafiikkapiiri) voidaan asettaa ainakin 90, 80 tai 65 wattia ja niiden Boost-kellotaajuuksien odotetaan olevan noin 300 – 400 MHz työpöytämalleja matalampia. 90 watin TDP-arvolle konfiguroidun beeta-BIOSin maksimi Boost-kellotaajuus oli asetettu 2350 MHz:iin. RX 6600:n työpöytäversion odotetaan olevan alle 100 ja 6600 XT:n alle 130 wattia.
Navi23:n näyttöohjain tukee kuutta kanavaa ja viittä ulostuloa. Kaikki viisi ulostuloa voidaan konfiguroida DisplayPortiksi, HDMI:ksi tai SL-DVI:ksi ja lisäksi yksi ulostuloista tukee USB-C DP Alt mode -tilaa eli DisplayPort-signaalia USB-C:n yli.
Igorin mukaan vuotodokumentit antavat lisäksi ymmärtää, että näytönohjaimen lämmöntarkkailussa oltaisiin ilmeisesti palaamassa perinteisempään ”GPU diode” -lämpötilaan sisäisten hotspot-mittausten sijasta. Diodi tarjoaa ±3 °C:n tarkkuuden ja sitä voidaan hyödyntää PWM-tuuletinten säätämiseen. Diodia voidaan lukea ACPI-standardin mukaisesti ohjelmistolla tai suoraan SMBus-väylän yli ns. ”raudalla”.
Lähde: Igor’s Lab
